Sany SY2000H — Туристическое устройство
Экскаватор· 44 позиций в составе· 1 моделей
Взрыв-схема узла «Туристическое устройство» Sany SY2000H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

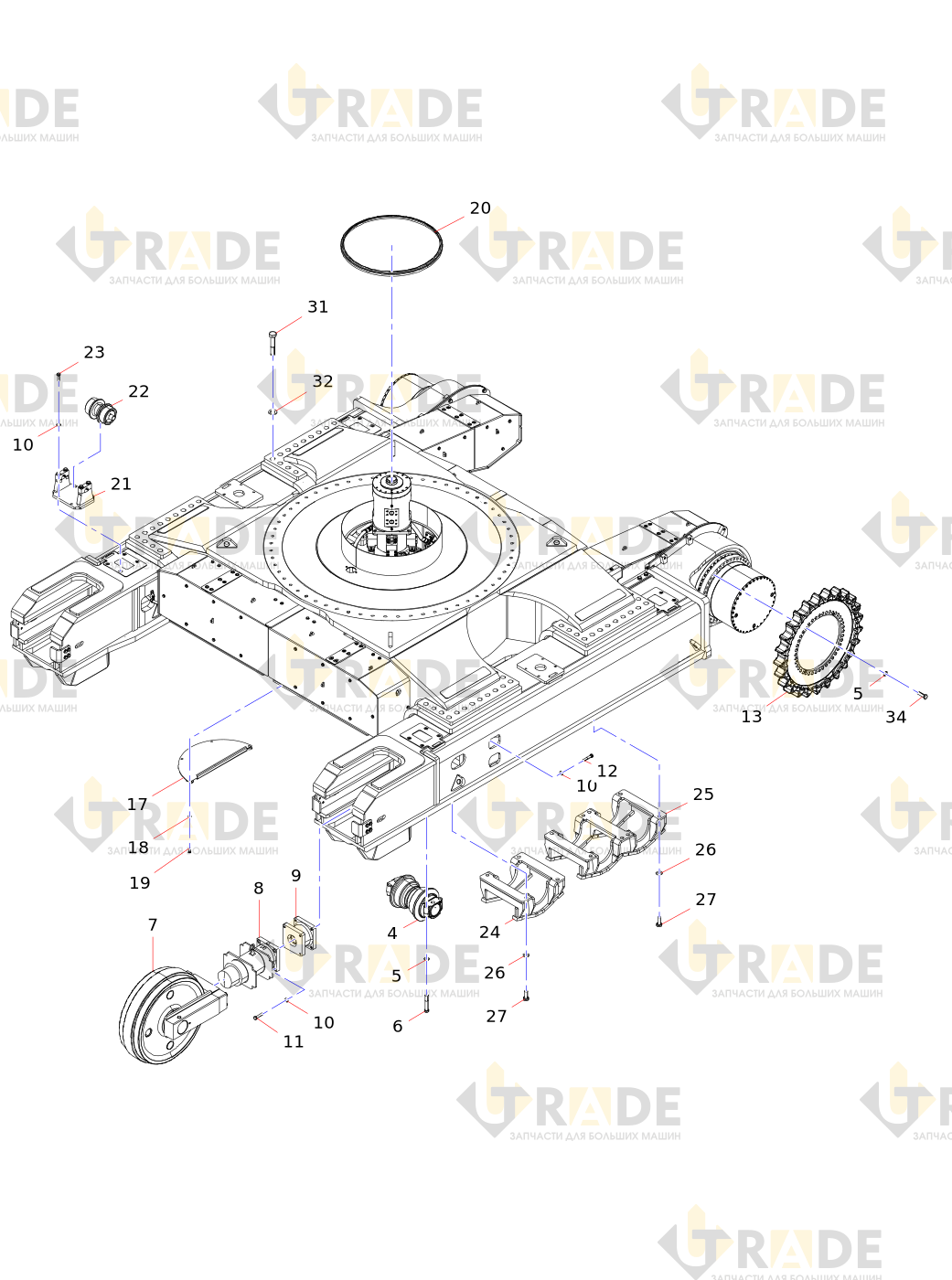

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 44- Сборочная единица промежуточной рамы
- Левая ходовая балка
- Правая ходовая балка
- Опорный ролик
- Высокопрочная шайба для стальной конструкции
- Болт
- Бездельник
- Цилиндр натяженияузел
- Задний крепеж гидроцилиндра
- Высокопрочная шайба для стальной конструкции
- Болт
- Болт
- Приводное колесо
- Плита защиты от изгиба и отслоения
- Высокопрочная шайба для стальной конструкции
- Болт
- Нижняя уплотнительная пластина
- Высокопрочная шайба для стальной конструкции
- Болт
- Уплотнительное кольцо масляного картера
- Сиденье с поддержкой несущего ролика
- Несущий ролик
Ещё 22 позиций состава и артикулы — после регистрации.
