Sany SY2000H — Система охлаждения
Экскаватор· 38 позиций в составе

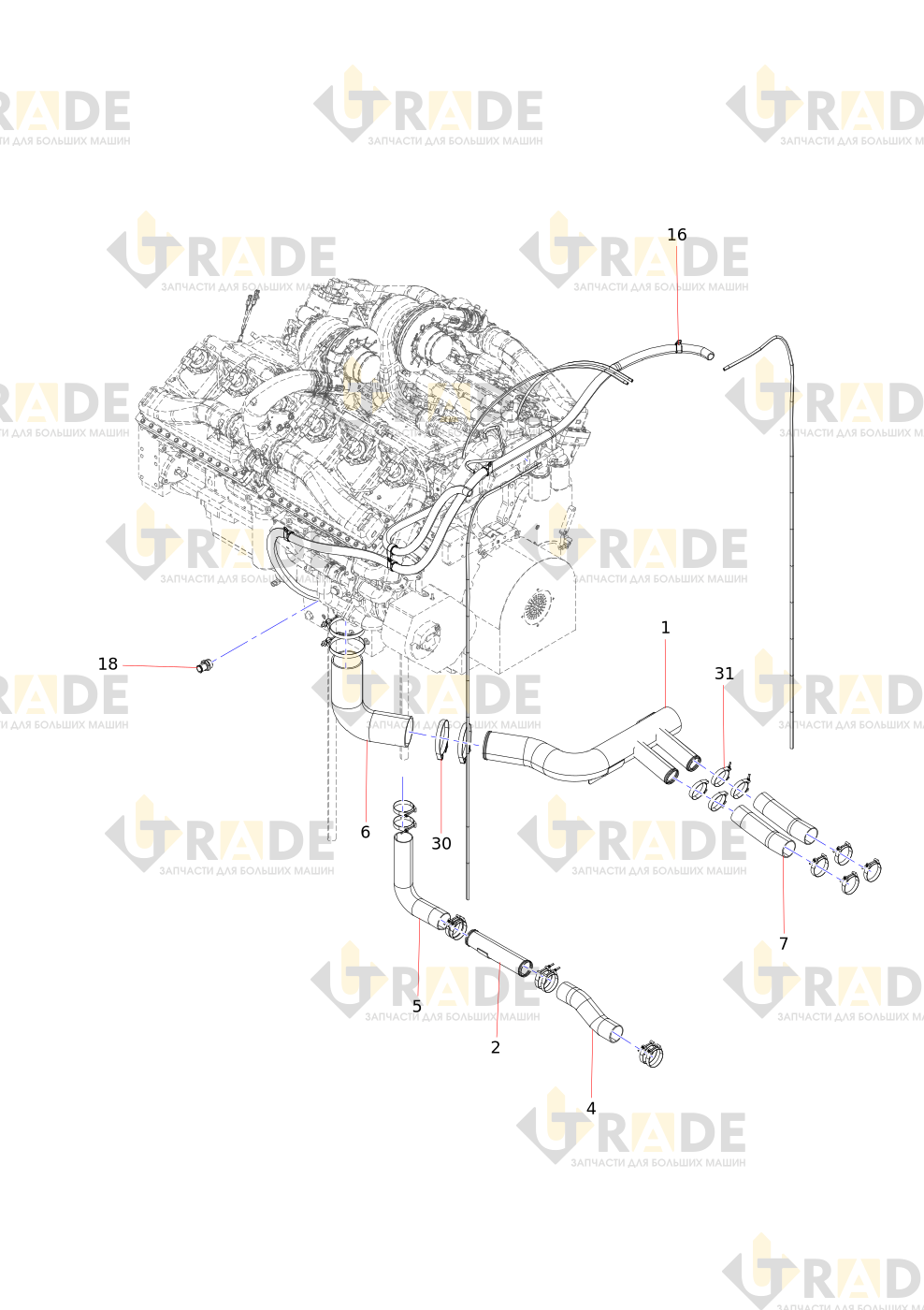

Взрыв-схема узла «Система охлаждения» Sany SY2000H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 38- стальная труба в сборе Ⅰ
- стальная труба в сборе Ⅱ
- Амортизационная прокладка водяного радиатора
- Гибкий шланг низкотемпературного контура I
- Гибкий шланг низкотемпературного контура Ⅱ
- Гибкий шланг высокотемпературного контура I
- Гибкий шланг высокотемпературного контура Ⅱ
- Шайба
- Болт
- Гибкий шланг выхода воды двигателя I
- Труба выхода воды двигателя II
- Труба выхода воды двигателя Ⅲ
- Крепление трубопровода подпитки
- Соединительный кронштейнузел
- Соединитель водяной трубы 1/2-14NPTF×φ8
- Зажим для провода
- Соединитель вентиляционной трубы низкотемпературного контура
- Соединитель водяной трубы1 1/4-11,5×φ32
- Соединитель водяной трубы1 1/4-11,5NPTF×φ28
Ещё 19 позиций состава и артикулы — после регистрации.
