Sany SY165W — Трубопровод рабочего устройства
Экскаватор· 81 позиций в составе· 1 моделей
Взрыв-схема узла «Трубопровод рабочего устройства» Sany SY165W: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

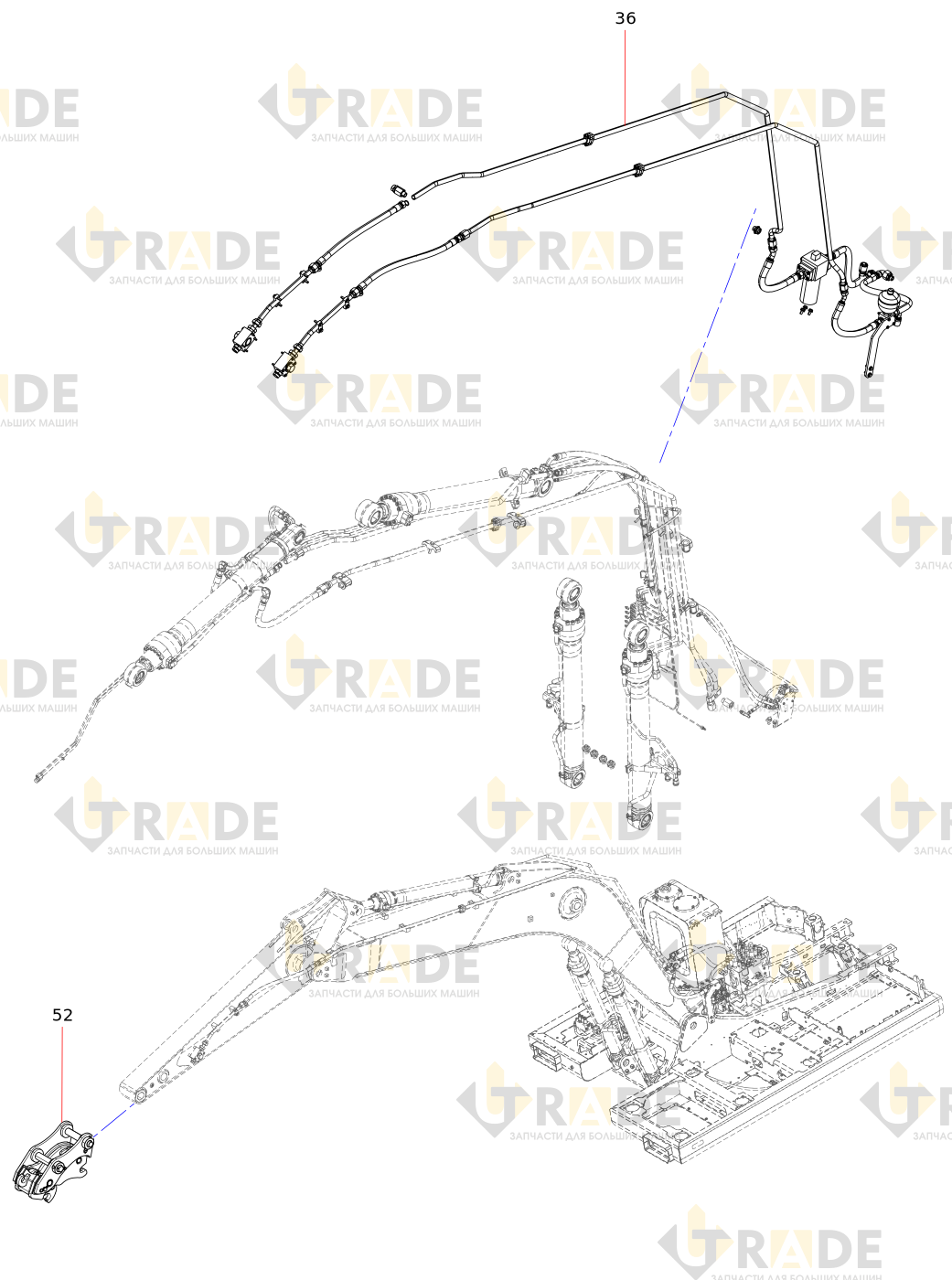

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
41 из 81- Верхний трубный хомут
- Хомут трубопровода
- Специальный вкладыш для карт
- Масленка
- Штуцер
- Смазочная труба
- Смазочная труба
- Смазочная труба
- Смазочная труба
- Смазочная труба
- Штуцер
- Торцевое проходное соединение
- Верхний трубный хомут
- Сборка стальной трубы цилиндра ковша
- Стальная труба цилиндра рычага в сборе
- Разъемный фланец
- Сборка стальной трубы цилиндра ковша
- Стальная труба в сборе
- Кольцо O-образное
- Стальная труба в сборе
- Зажим для провода
- Торцевой прямой проходной разъем
- Пружинная шайба
- Болт
- Винт
- Винт
- Штуцер
- Пружинная шайба
- Шайба
- Винт
- Шайба
- Кольцо O-образное
- Высокопрочная шайба для стальной конструкции
- Резиновая подкладка
- Отбойный молоток магистрального трубопроводаузел
- Гайка
- Торцевое проходное соединение
- Резиновая труба
- Кольцо O-образное
- Резиновая труба в сборе
- Резиновая труба в сборе
Ещё 40 позиций состава и артикулы — после регистрации.
