Sany SY165W — Гидравлический главный трубопровод
Экскаватор· 102 позиций в составе· 1 моделей

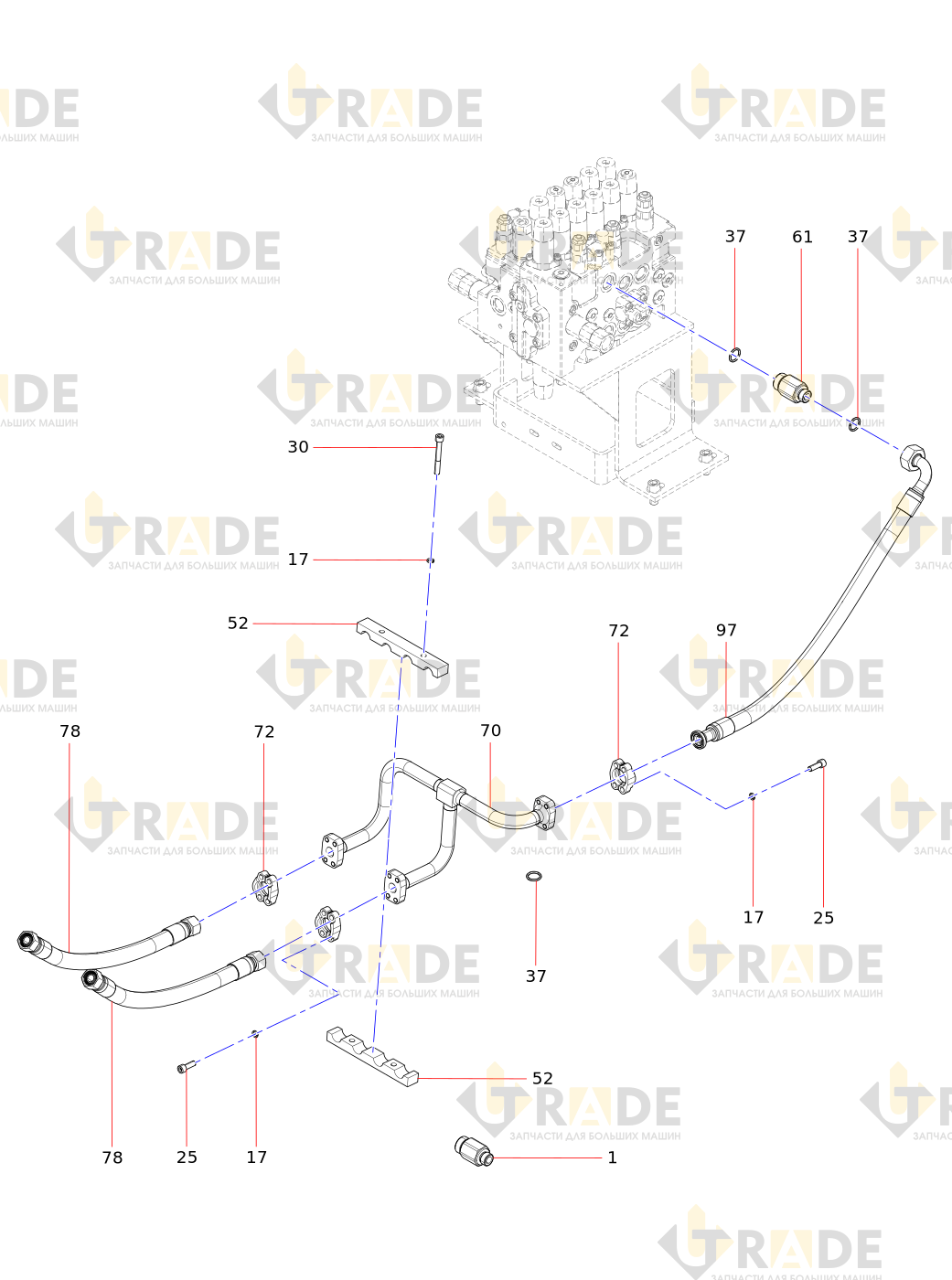

Взрыв-схема узла «Гидравлический главный трубопровод» Sany SY165W: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
51 из 102- Штуцер
- Комплект двухплунжерного насосаузел
- Дыхательный клапанузел
- Рама основного клапана
- Многоходовой клапан гидравлического управленияузел
- Шайба
- Кольцо O-образное
- Торцевое проходное соединение
- L-образный комбинированный тройник
- Прямоугольное комбинированное соединение
- Кольцо O-образное
- Стальная труба в сборе
- Пружинная шайба
- Винт
- Односторонний клапан
- Стальная труба возврата масла
- Шайба
- Винт
- Стальная труба в сборе
- Винт
- Стальная труба в сборе
- U-образный болт
- Гайка
- Блок фланца
- Винт
- Прямоугольное комбинированное соединение
- Труба возврата масла в сборе
- Односторонний клапан
- Винт
- Высокопрочная шайба для стальной конструкции
- Винт
- Кольцо O-образное
- Винт
- Стальная труба для всасывания масла в сборе
- Кольцо O-образное
- Винт
- T-образный зажимный хомут
- Торцевое проходное соединение
- L-образный комбинированный тройник
- Кольцо O-образное
- Соединение
- Прямоугольное комбинированное соединение
- Заглушка
- Кольцо O-образное
- Соединение
- Винт
- Хомут трубопровода
- Стопорный штифт поворотного механизма
- Разъемный фланец
- Торцевое проходное соединение
- Соединение
Ещё 51 позиций состава и артикулы — после регистрации.
