Sany SY1650H — Сборка жгута проводов в кабине
Экскаватор· 40 позиций в составе· 1 моделей

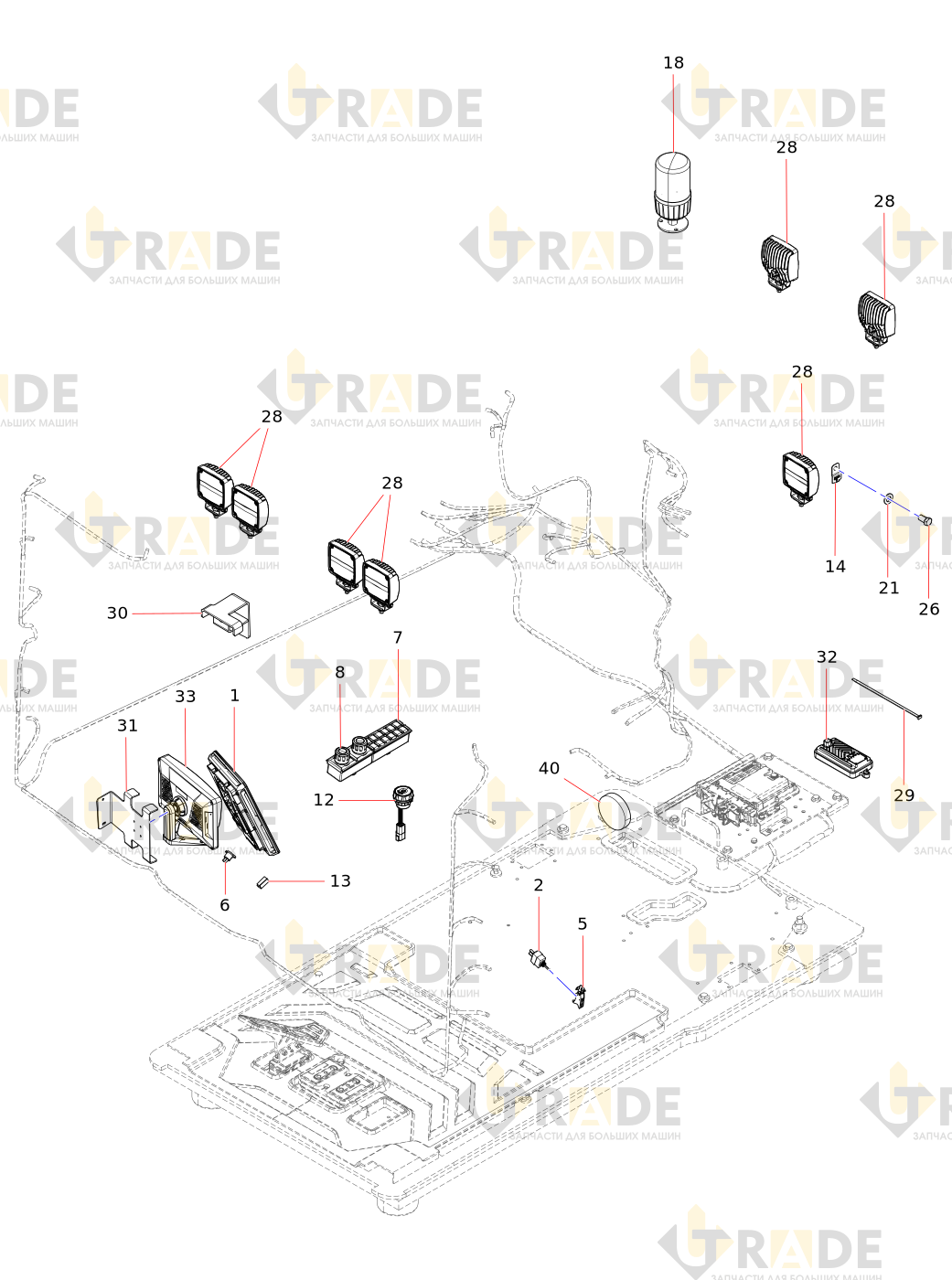

Взрыв-схема узла «Сборка жгута проводов в кабине» Sany SY1650H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
20 из 40- Сенсорный экран
- Комплектующие для жгута проводов
- Шайба
- Болт
- Защитная крышка переключателя
- USB зарядное устройство
- Комбинированный переключатель
- Поворотные переключатели
- Узел клапана педали электрического управления
- Электрическая монтажная панель 1
- Задний кронштейн
- Выключатель зажигания
- Пикап
- Электрический кронштейн
- Крепежная пластина контроллера Rexroth в сборе
- Программируемый логический контроллер
- Защитный чехол
- Предупредительный световой сигнал
- Шайба
- Шайба
