Sany SY1650H — Каркас в сборе
Экскаватор· 41 позиций в составе· 1 моделей

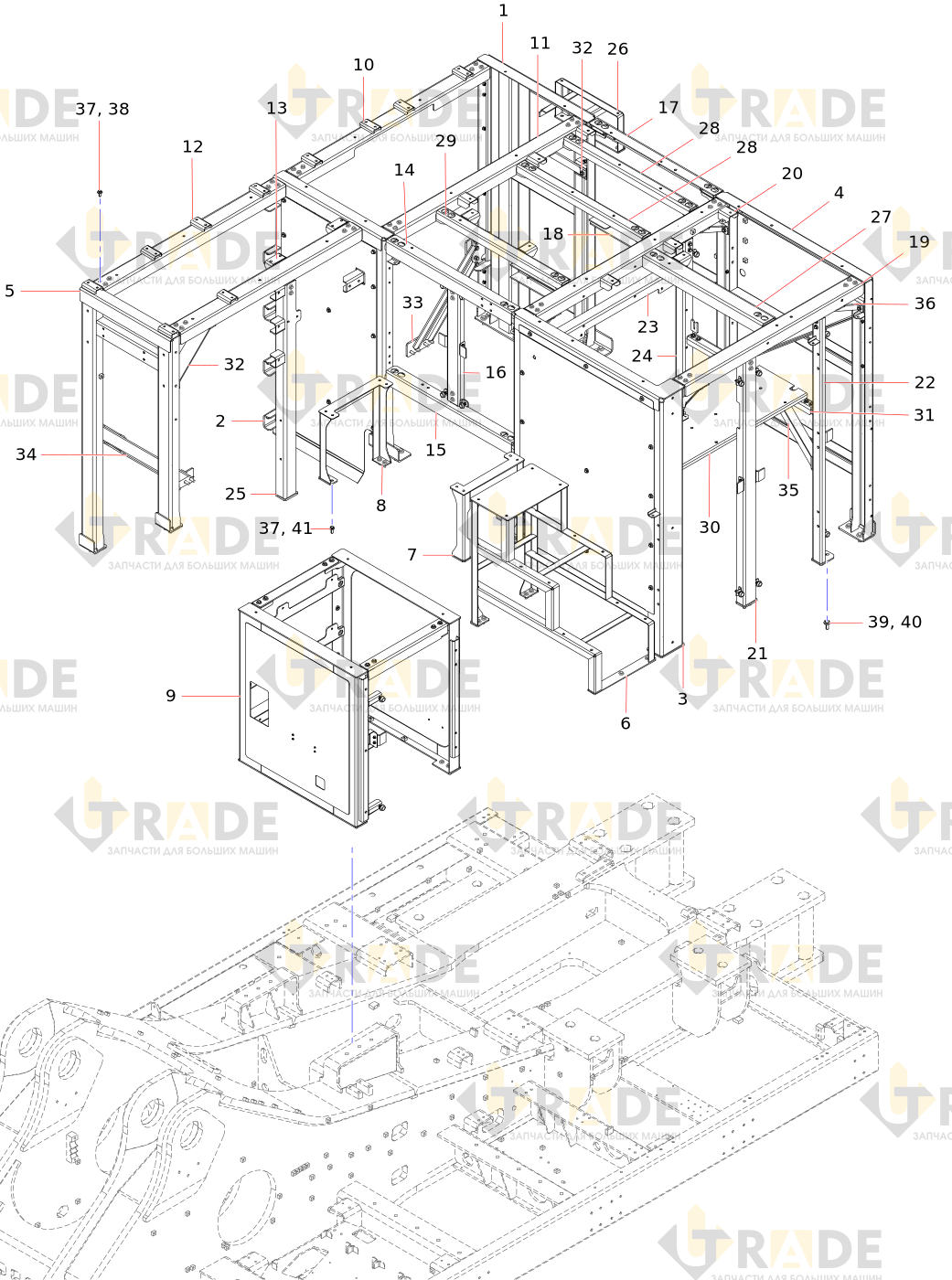

Взрыв-схема узла «Каркас в сборе» Sany SY1650H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 41- Сборочный узел задней стойки водяного радиатора
- Сборочный узел передней стойки водяного радиатора
- Сборочный узел передней стойки главного насоса
- Сборочный узел задней стойки главного насоса
- Сборочный узел передней стойки масляного радиатора
- Кронштейн прохода
- Кронштейн прохода
- Кронштейн прохода
- Сборочный узел электроотсекаузел
- Сборочный узел левой продольной балки водяного радиатора
- Сборочный узел правой продольной балки водяного радиатора
- Сборочный узел правой продольной балки масляного радиатора
- Сборочный узел левой продольной балки масляного радиатора
- Сборочный узел нижней поперечной балки передней части двигателя
- Сборочный узел верхней поперечной балки передней части двигателя
- Сборочный узел стойки передней части двигателя
- Сборочный узел нижней поперечной балки задней части двигателя
- Сборочный узел левой продольной балки отсека главного насоса
- Сборочный узел верхней поперечной балки задней части двигателя
- Сборочный узел правой продольной балки отсека главного насоса
- Стойка боковой двери главного насоса
Ещё 20 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
Другие узлы SY1650H
Электрическая сборка кабиныНесущая системаНесущий гидравлический трубопроводРабочее оборудование прямого ковша в сбореРабочее устройство в сбореСборка аккумуляторного отсекаСборка системы смазки и заправкиСборка жгута проводов в кабинеСистема демпфирования и передачиСистема охлажденияСистема внешней циркуляции раздаточной коробкиТопливная система
Все узлы модели SY1650H →
