Sany SY1650H — Ковш прямого ковша в сборе (10 м³)
Экскаватор· 22 позиций в составе· 1 моделей

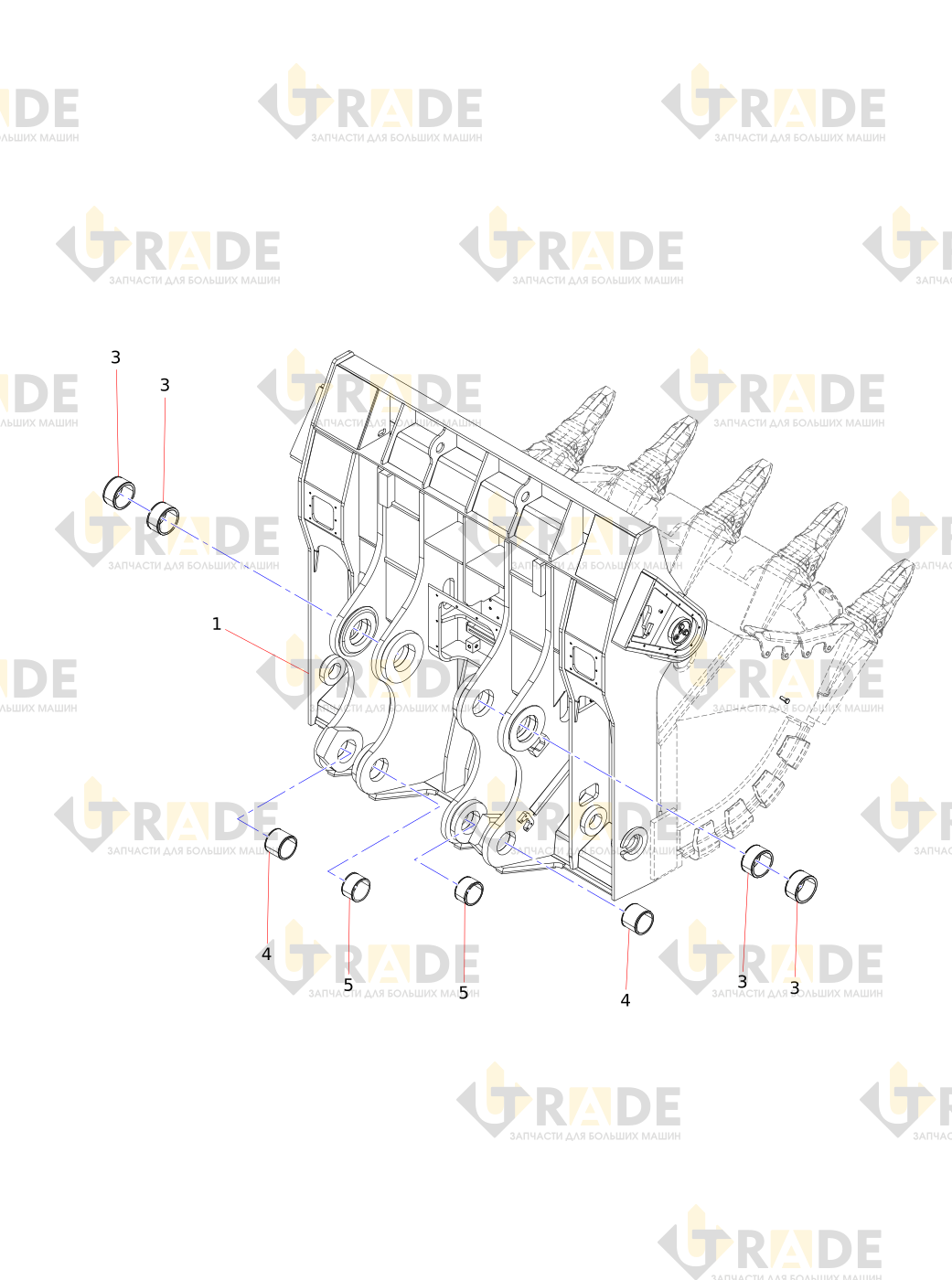

Взрыв-схема узла «Ковш прямого ковша в сборе (10 м³)» Sany SY1650H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
11 из 22- Задний узел ковша в сборе
- Передний узел ковша в сбореузел
- Втулка 160×190×98
- Втулка 140×164×128SY1650C1ECLHFS.3.4-2
- Втулка
- Втулка 140×164×62SY1650C1ECLHFS.3.4-3
- Втулка 140×164×93SY1650C1ECLHFS.3.4-4
- Втулка 140×164×130SY1650C1ECLHFS.3.4-6
- Промежуточное кольцо 145×164×18
- Смазочное кольцо
- Ось переднего узла ковша
Ещё 11 позиций состава и артикулы — после регистрации.
