Sany SW978K1 — Рабочий трубопровод насоса
Фронтальный погрузчик· 42 позиций в составе· 1 моделей
Взрыв-схема узла «Рабочий трубопровод насоса» Sany SW978K1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

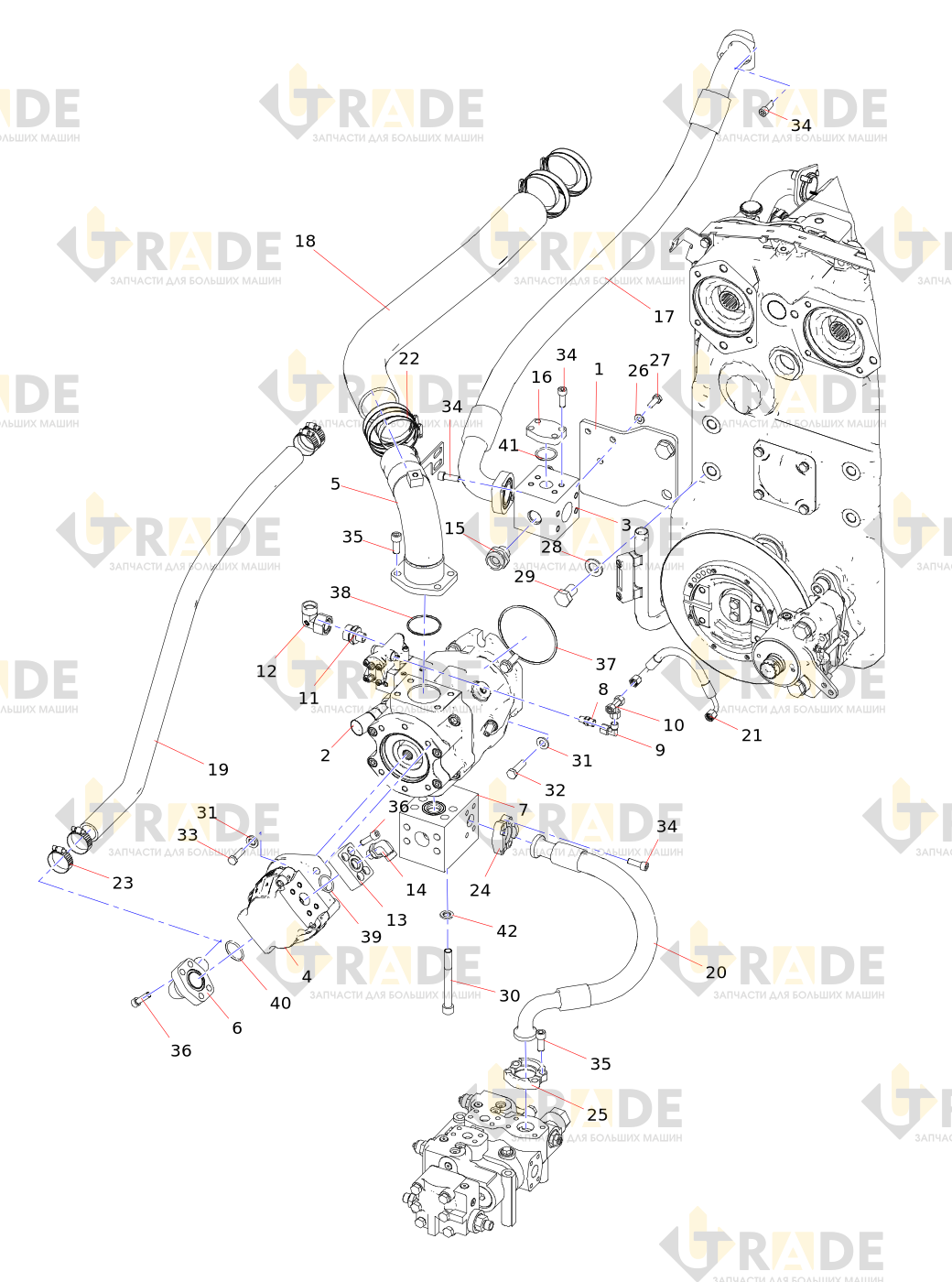

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Поршневой насос с открытым колесомузел
- Переходной блок
- Монтажная пластина
- Шестеренный насос внешнего зацепления
- Маслопоглощающая стальная труба
- Стальная труба в сборе
- Блок обратных клапановузел
- Торцевое проходное соединение
- L-образный комбинированный тройник
- Прямоугольное комбинированное соединение
- Прямоугольное комбинированное соединение
- Торцевое проходное соединение
- Колодка
- Соединитель труб
- Фланец выхода масла
- Пластина обложки фланца 25L
- Резиновая труба в сборе
- Всасывающий шланг
- Всасывающий шланг
- Резиновая труба в сборе
- Резиновая труба в сборе
