Sany SW978K1 — Пилотная магистраль трехконтурная на четырех опорах
Фронтальный погрузчик· 52 позиций в составе

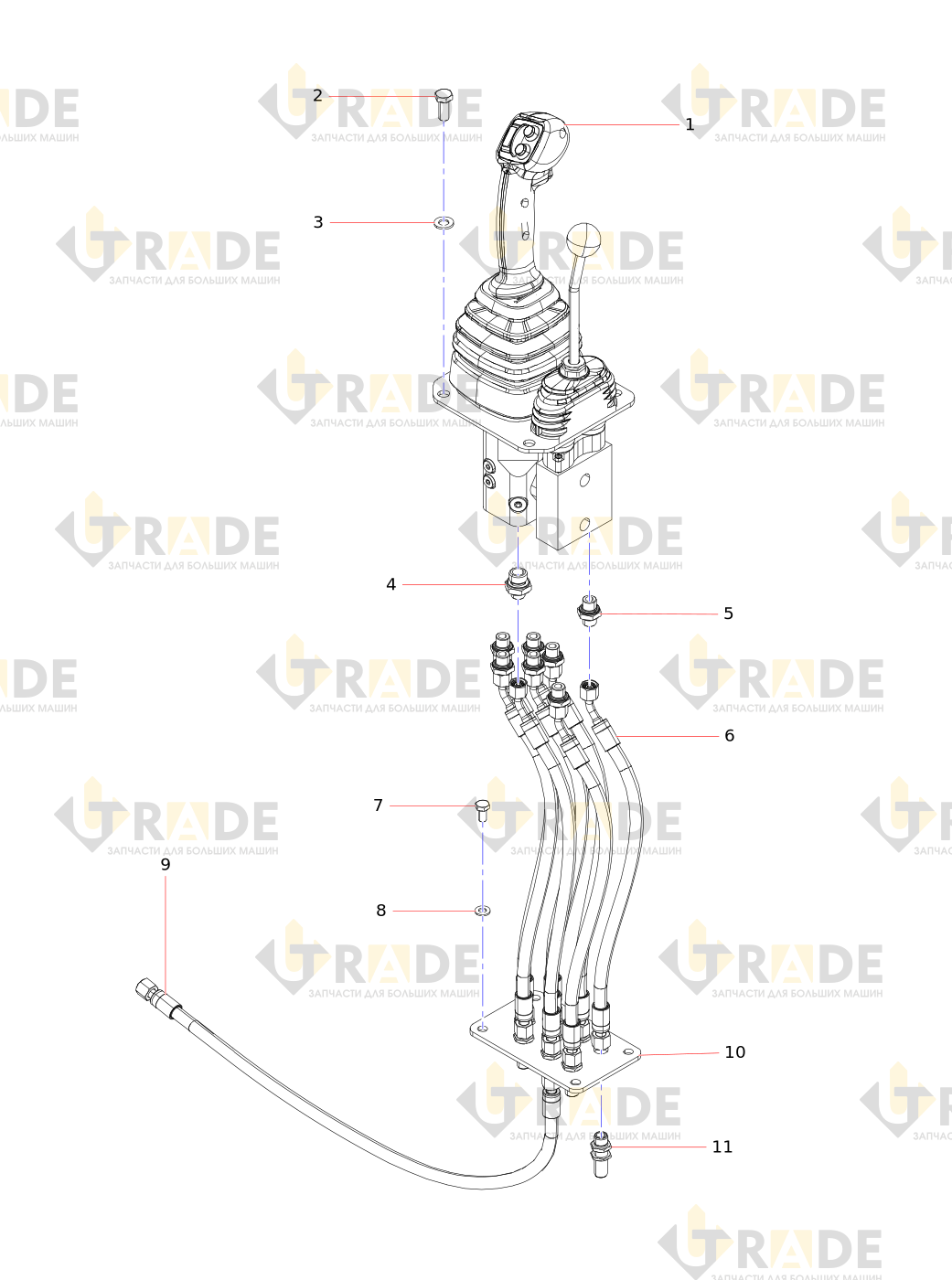

Взрыв-схема узла «Пилотная магистраль трехконтурная на четырех опорах» Sany SW978K1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 52- Резиновый шлангузел
- Болт
- Шайба
- Торцевое проходное соединение
- Торцевое проходное соединение
- Резиновая труба в сборе
- Болт
- Шайба
- переходная плита
- Резиновая труба в сборе
- Соединение полочного типа
- соединение перегородки
- диафрагменный аккумулятор
- Фиксированная плита
- Резиновая труба
- Шайба
- Зажим для провода
- Болт
- Резиновая труба в сборе
- Резиновая труба в сборе
- Торцевое проходное соединение
- диафрагменный аккумулятор
- Резиновая труба
- соединение перегородки
- Прямоугольное комбинированное соединение
- Резиновая труба в сборе
Ещё 26 позиций состава и артикулы — после регистрации.
