Sany SW956K1 — Рабочее оборудование (гидроустановка, стрела 3,4 м)
Фронтальный погрузчик· 28 позиций в составе· 1 моделей

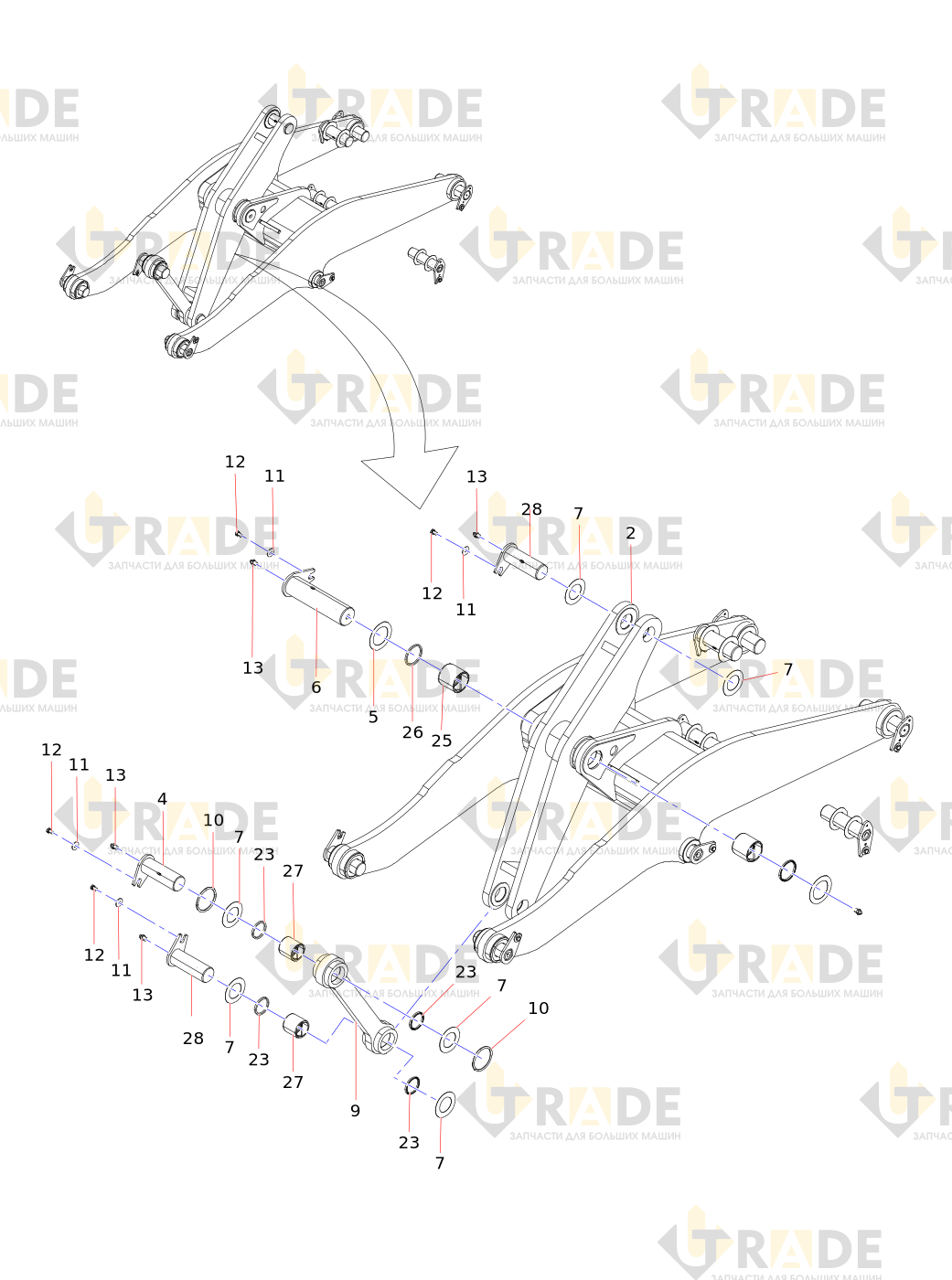

Взрыв-схема узла «Рабочее оборудование (гидроустановка, стрела 3,4 м)» Sany SW956K1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
14 из 28- стрела
- рычаг коромысла
- Вал штифта
- Вал штифта
- Головка форсунки
- Вал штифта
- Головка форсунки
- Головка форсунки
- соединительный шток
- Кольцо O-образное
- Шайба
- Болт
- Масленка
- Вал штифта
Ещё 14 позиций состава и артикулы — после регистрации.
