Sany SW955K1 — Система передачи
Фронтальный погрузчик· 69 позиций в составе· 1 моделей

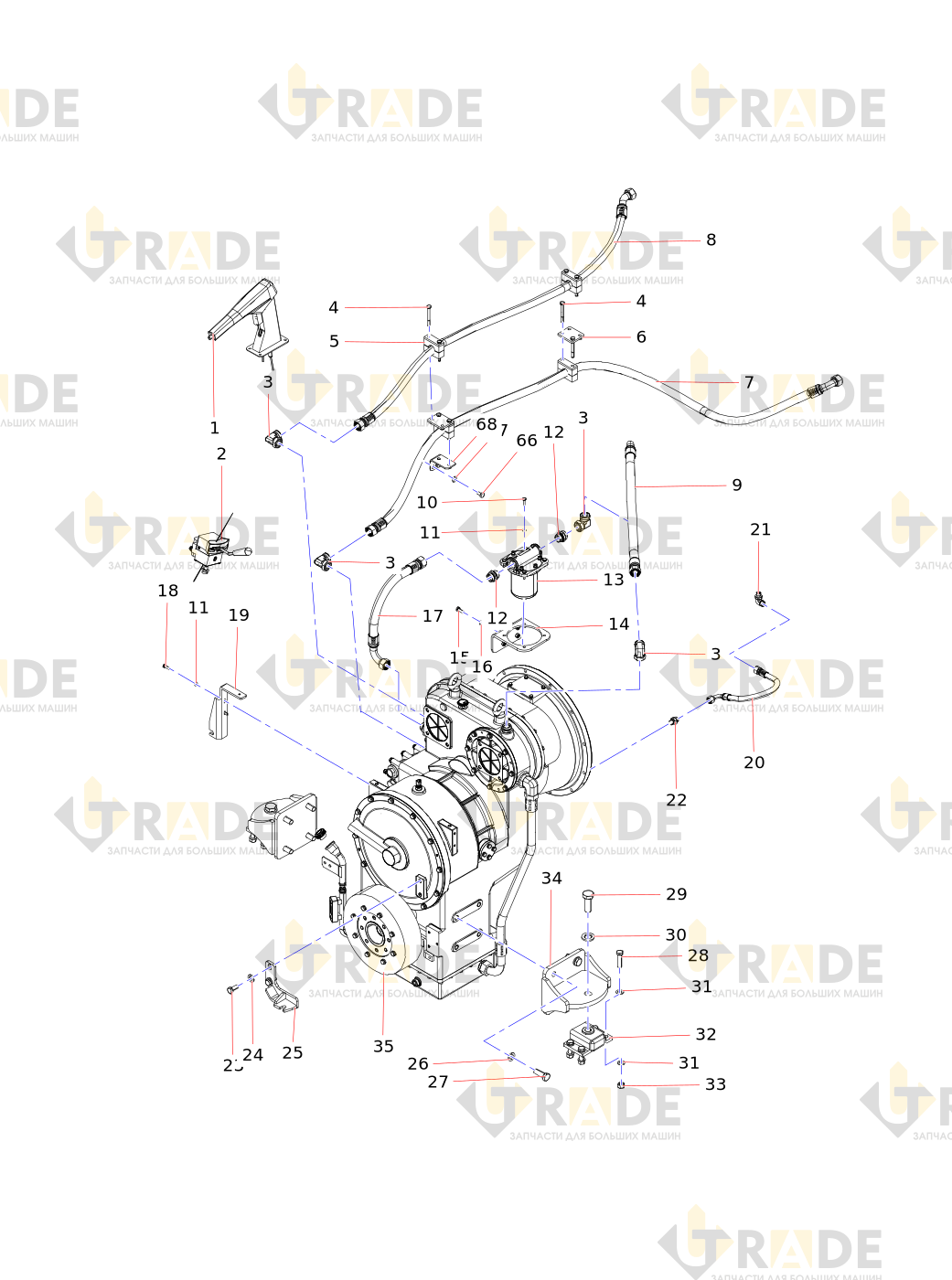

Взрыв-схема узла «Система передачи» Sany SW955K1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 69- Гибкий вал переключения шестерни
- Прямоугольное комбинированное соединение
- Гибкий вал
- Болт
- Хомут трубопровода
- Прижимная пластина трубного хомута
- Резиновая труба в сборе
- Резиновая труба
- Резиновая труба в сборе
- Болт
- Шайба
- Торцевое проходное соединение
- Фильтрузел
- Опорный кронштейн дистанционного фильтра
- Болт
- Шайба
- Резиновая труба
- Болт
- Кронштейн гибкого вала ручки переключения шестерни
- Резиновая труба
- Соединитель труб
- Соединение
- Болт
- Кронштейн ручного тормоза
- Высокопрочная шайба для стальной конструкции
- Шайба
- Болт
- Болт
- Высокопрочная шайба для стальной конструкции
- Болт
- Демпфирующая накладка
- Шайба
- Опора трансмиссии
- Гайка
- Узел трансмиссииузел
