Sany SW955K1 — цепь задней рамы в сборе
Фронтальный погрузчик· 40 позиций в составе· 1 моделей

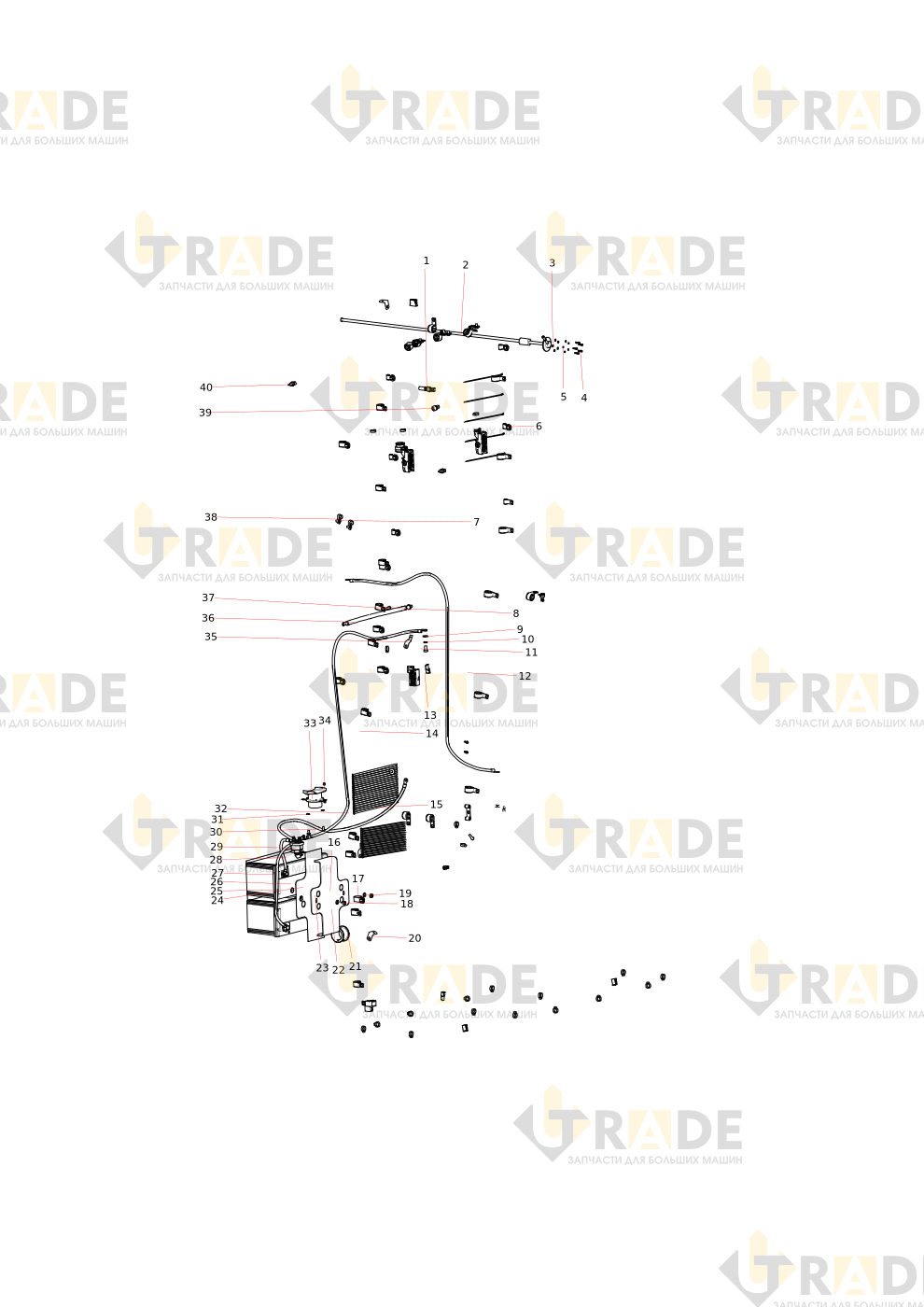

Взрыв-схема узла «цепь задней рамы в сборе» Sany SW955K1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
20 из 40- Датчик тахометра
- Датчик уровня жидкости
- Шайба
- Пружинная шайба
- Винт
- Зажим для провода
- Шайба
- Зажим для провода
- Шайба
- Пружинная шайба
- Болт
- жгут проводов задней рамы
- кабель двигателя и стартера
- соединительный кабель пускового двигателя
- Бандажная лента
- соединительный кабель
- Зажим для провода
- Гайка
- Шайба
- П-образная пластина
Ещё 20 позиций состава и артикулы — после регистрации.
