Sany SW936K1 — Система кондиционирования воздуха
Фронтальный погрузчик· 34 позиций в составе· 1 моделей

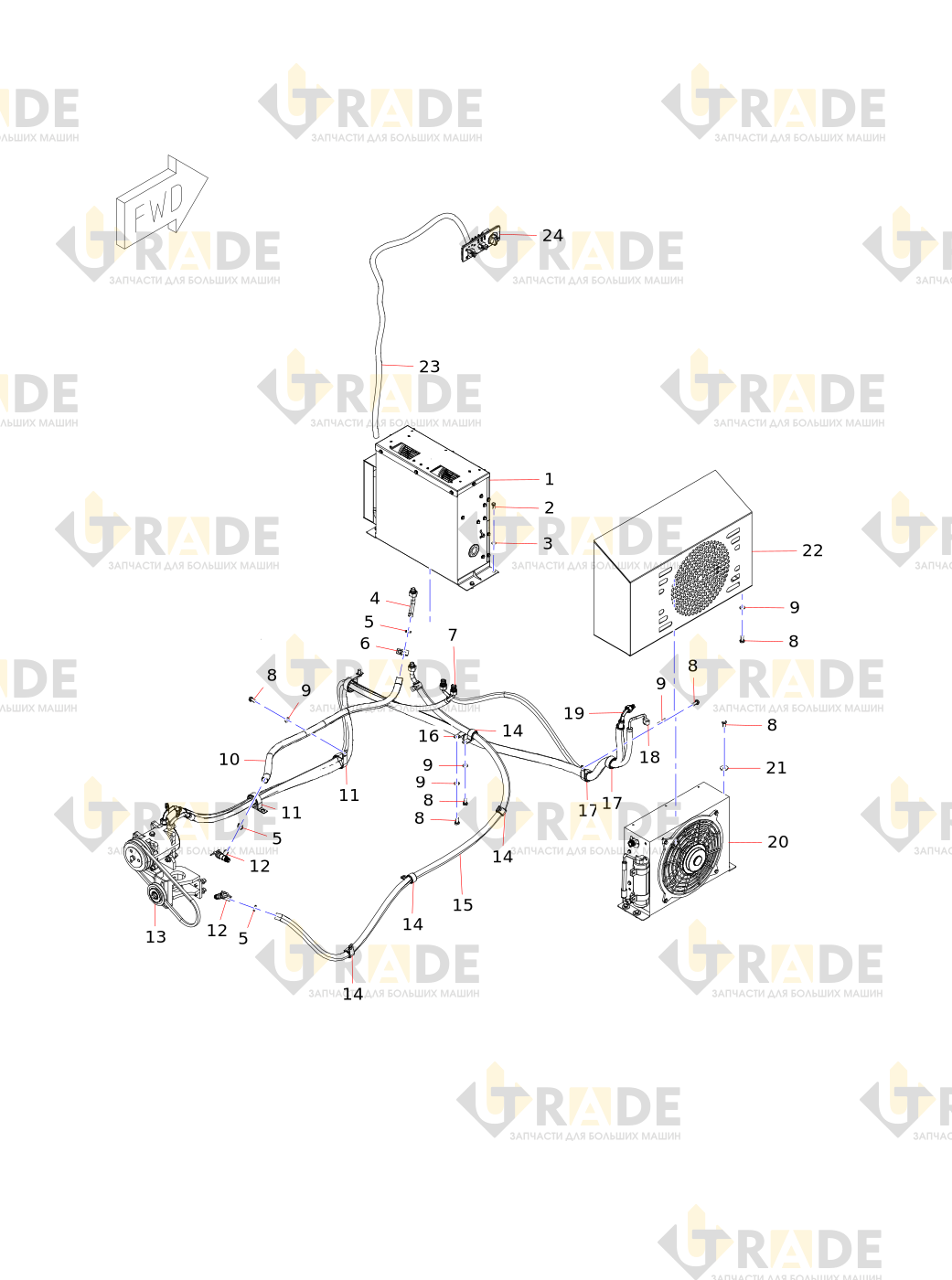

Взрыв-схема узла «Система кондиционирования воздуха» Sany SW936K1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 34- Шайба
- Болт
- Шайба
- Труба для хладагента от компрессора к конденсатору
- Труба для хладагента от бутылки для хранения жидкости до испарителя
- Труба хладагента от испарителя к компрессору
- Гайка
- Шайба
- Винт
- Зажим для провода
- Водозаборная труба
- Стальной эластичный зажим в виде ленты
- Водяной клапан
- Болт
- Шайба
- Пружинная шайба
- Болт
Ещё 17 позиций состава и артикулы — после регистрации.
