Sany SW936K1 — Коробка передач в сборе
Фронтальный погрузчик· 33 позиций в составе· 1 моделей

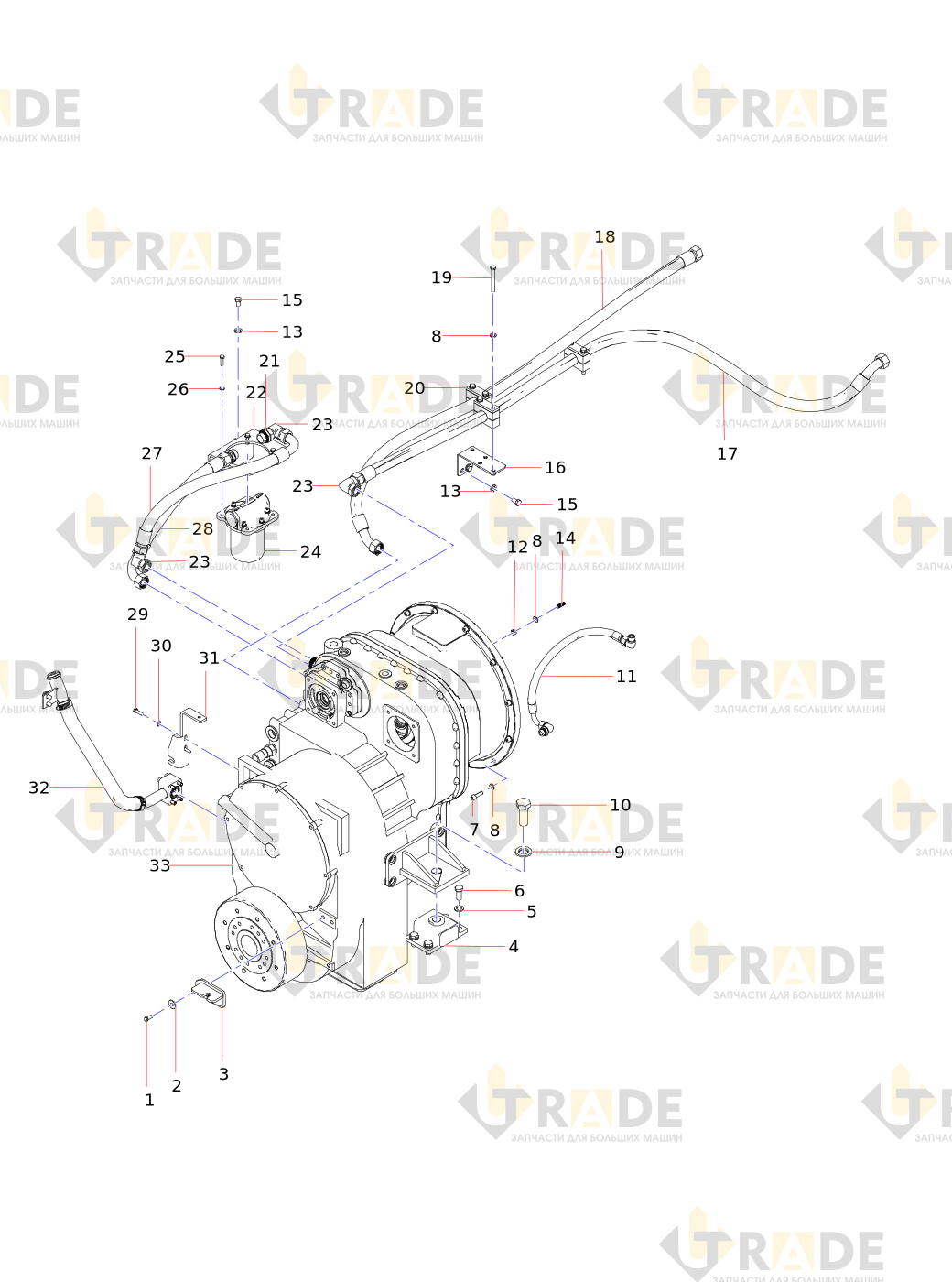

Взрыв-схема узла «Коробка передач в сборе» Sany SW936K1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 33- Болт
- Шайба
- Кронштейн ручного тормоза
- Демпфирующая накладка
- Шайба
- Болт
- Шайба
- Винт
- Высокопрочная шайба для стальной конструкции
- Болт
- Труба возврата масла в сбореузел
- Гайка
- Шайба
- Шпилька
- Болт
- Кронштейн в сборе
- Резиновая труба в сборе
Ещё 16 позиций состава и артикулы — после регистрации.
