Sany STR80C — Установка двигателя
Каток тандемный· 23 позиций в составе· 1 моделей

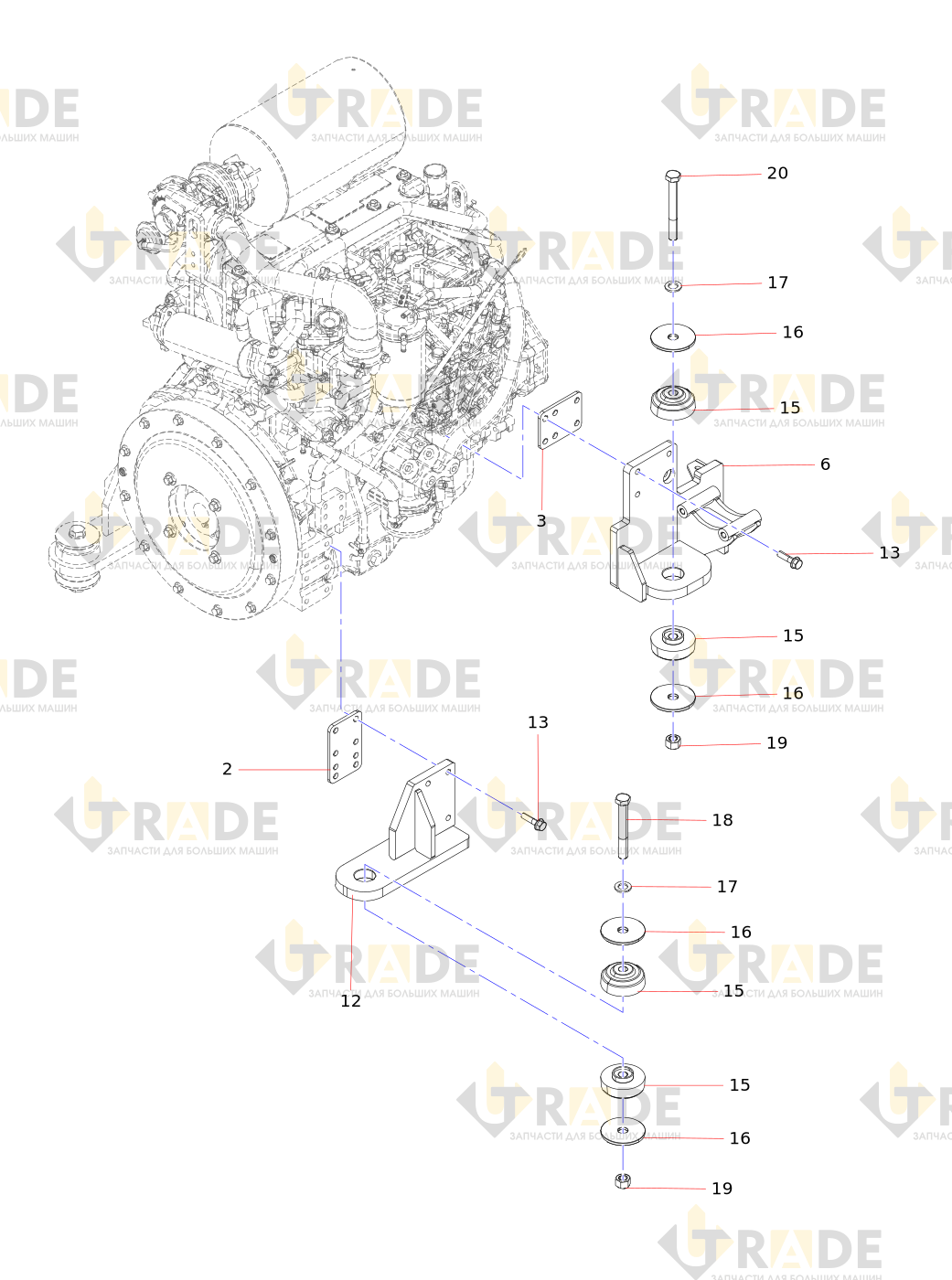

Взрыв-схема узла «Установка двигателя» Sany STR80C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
12 из 23- Двигательузел
- Опорная пластина двигателя
- Прокладка кронштейна двигателя 2
- Шкив
- Передняя левая опора в сборе
- Опора передняя правая в сборе
- Фланцевая муфта
- Соединительный диск корпуса маховика
- Болт
- Резьбовая крышка
- Задний левый опорный кронштейн в сборе
- Лебедка правая задняя сварная в сборе
Ещё 11 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
