Sany STR80C — Система разбрызгивания воды
Каток тандемный· 21 позиций в составе· 1 моделей

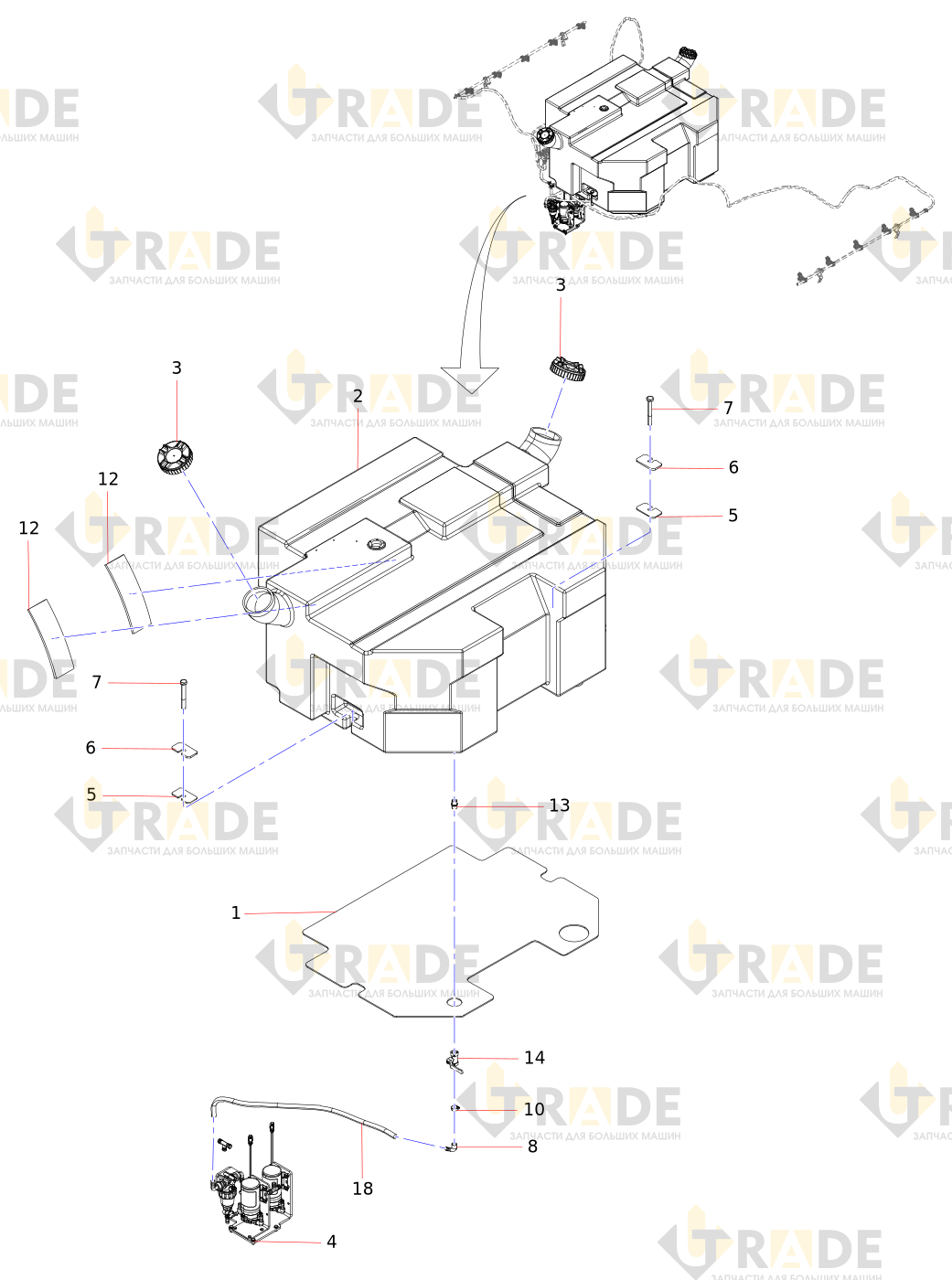

Взрыв-схема узла «Система разбрызгивания воды» Sany STR80C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
11 из 21- Водяной бак
- Резиновая прокладка на дне водяного бачка
- Крышка радиатора
- Узел крепления двух насосов и водяного фильтраузел
- Резиновая прокладка
- Нажимная планка
- Болт
- Обойма внешняя, с наружной резьбой, изогнутая
- Труба поливочная 2
- Хомут
- Тройник равного диаметра
Ещё 10 позиций состава и артикулы — после регистрации.
