Sany STR130C-8S — редуктор
Каток тандемный· 42 позиций в составе

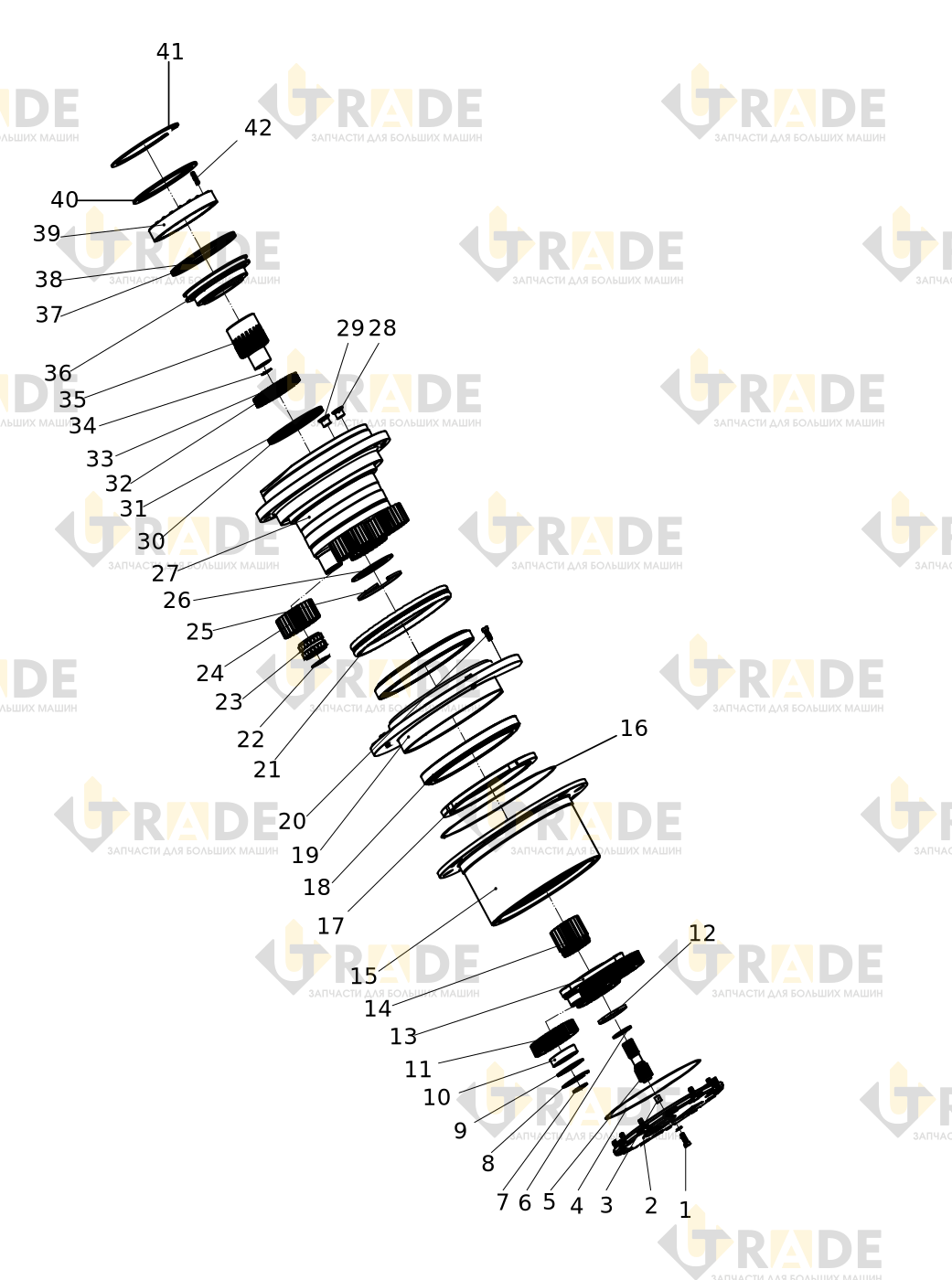

Взрыв-схема узла «редуктор» Sany STR130C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Цилиндрический винт с внутренним шестигранником
- задняя крышка
- короткий цилиндрический ролик
- прокладка
- Кольцо O-образное
- вал солнечной шестерни
- упругое стопорное кольцо вала
- эластичное стопорное кольцо с отверстием
- Стопорное кольцо
- цилиндрический роликовый подшипник качения
- Планетарное колесо
- упругое стопорное кольцо вала
- Водило планетарной передачи
- Солнечное колесо
- Внутренний обод
- Кольцо O-образное
- стопорная круглая гайка
- Конические роликовые подшипники
- Цилиндрический винт с внутренним шестигранником
- Крышка подшипника
- Уплотнительное кольцо-355×5.3GB3452.1
Ещё 21 позиций состава и артикулы — после регистрации.
