Sany STR130C-8S — Центральная шарнирная рама
Каток тандемный· 43 позиций в составе· 1 моделей

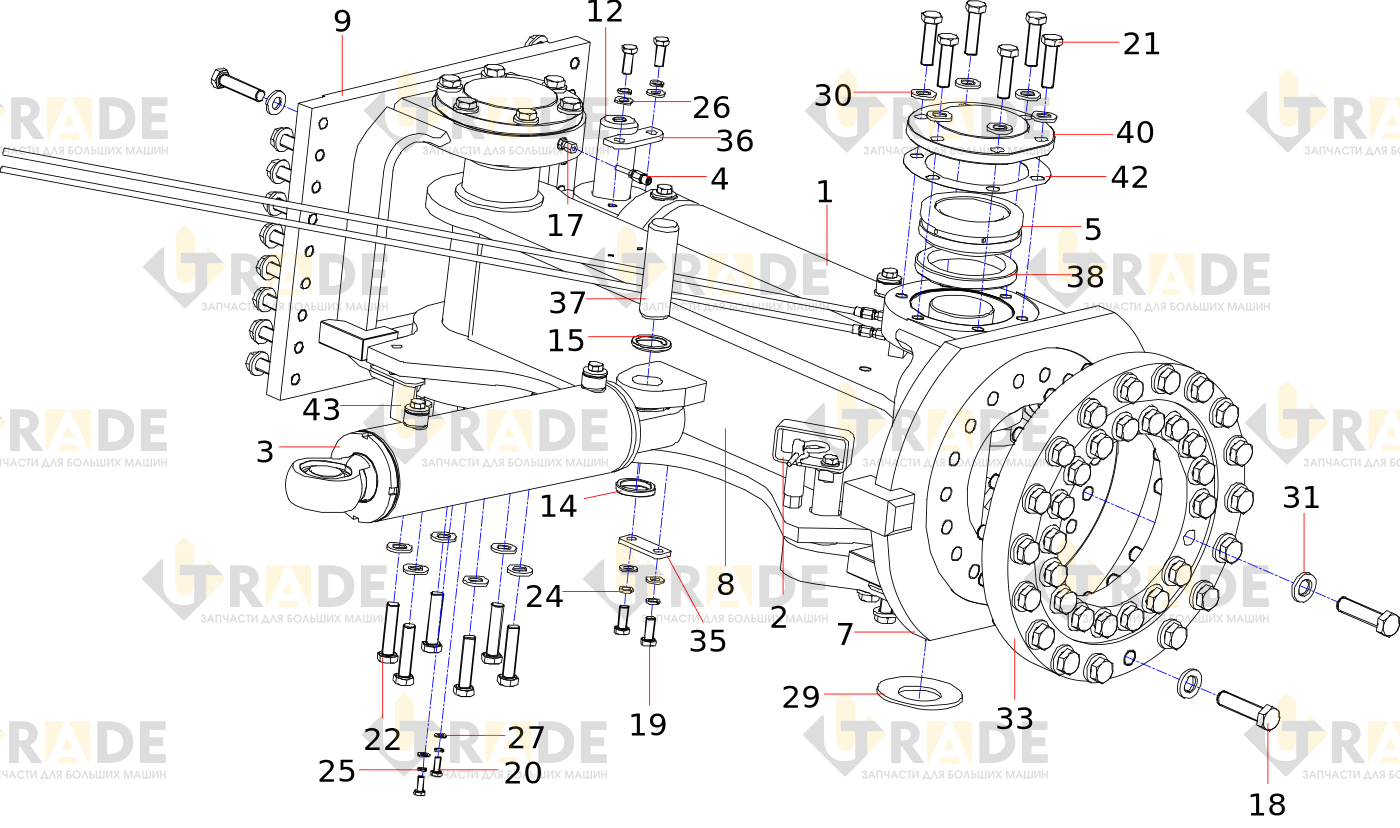

Взрыв-схема узла «Центральная шарнирная рама» Sany STR130C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 43- Рулевой цилиндр
- Стопорный штифт в сборе
- Рулевой цилиндр
- Съемное прямое соединение
- Шарнирный подшипник
- Шарнирный подшипник
- Поворотная рама
- Соединительная рама
- Сиденье на петлях
- Уплотнительное кольцо
- Стопорное кольцо
- Вал штифта
- Стопорное кольцо
- Стопорное кольцо II
- Стопорное кольцо
- Угловое соединение типа наконечника
- Прямое соединение типа патрубка
- Болт
- Болт
- Болт
- Болт
- Болт
Ещё 21 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
