Sany STH742 — Схема расположения электрических компонентов корпуса рамы
Погрузчик телескопический· 25 позиций в составе

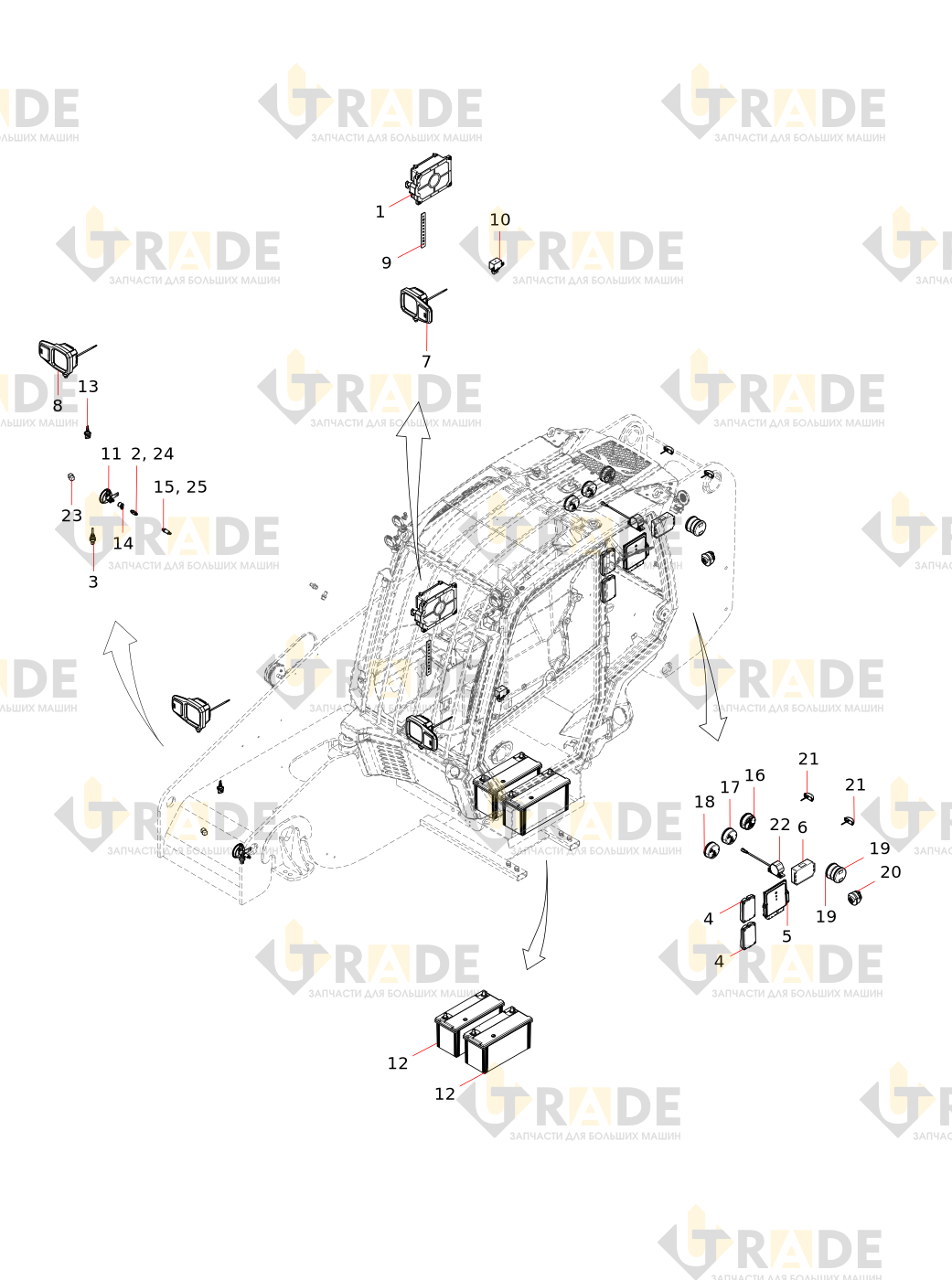

Взрыв-схема узла «Схема расположения электрических компонентов корпуса рамы» Sany STH742: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 25- Силовая коробкаузел
- Датчик давлений
- Датчик температуры
- Модуль расширения смесительного IOузел
- Программируемый логический контроллер
- Система мониторинга реверсивного радараузел
- Передняя фара
- Передняя фара
- Медная монтажная пластина
- Реле заряда батареи
- Динамик
- Кислотная АКБ
- Датчик уровня жидкости
Ещё 12 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы STH742
