Sany STH742 — Принадлежности для сборки шасси
Погрузчик телескопический· 81 позиций в составе

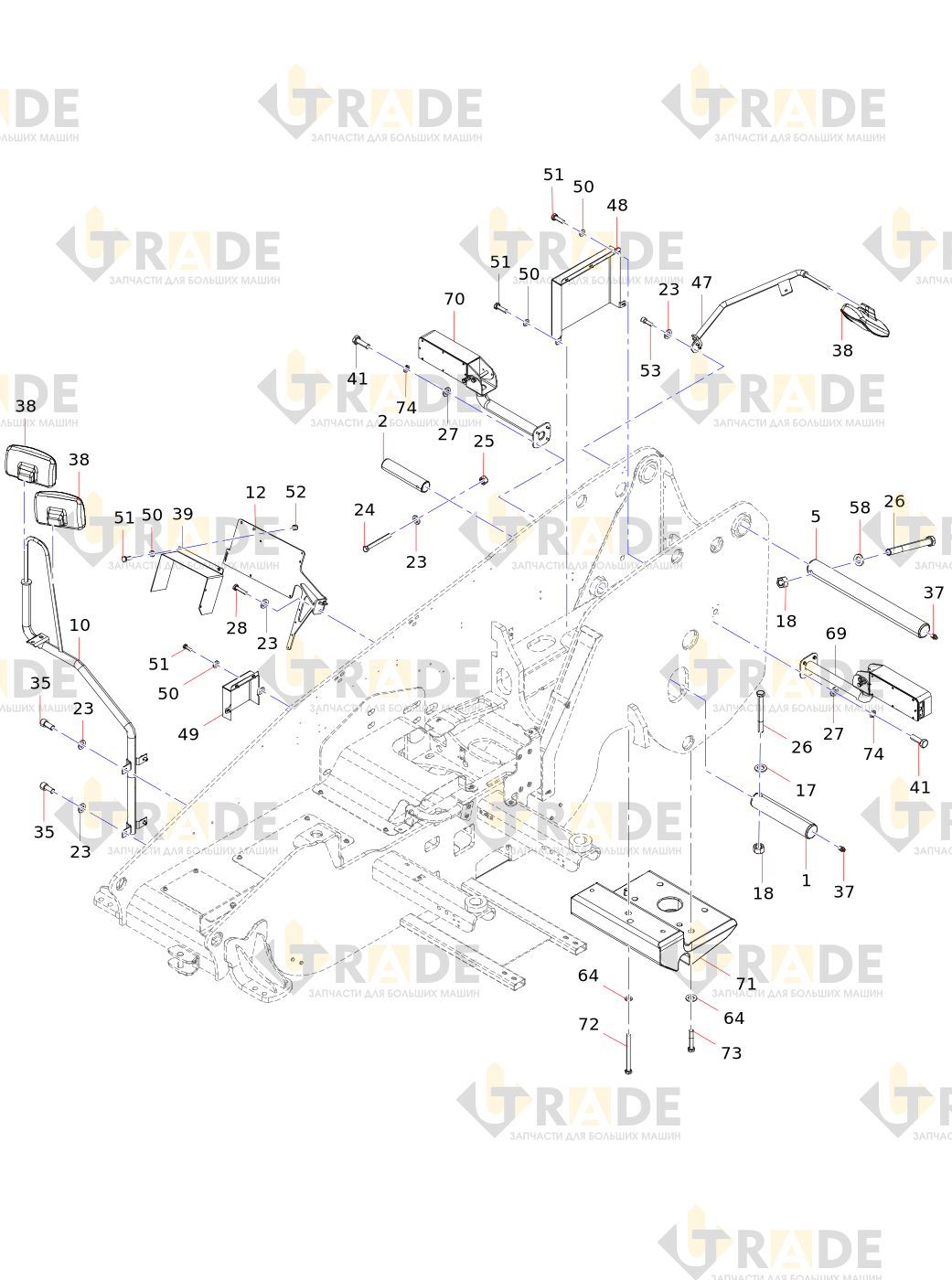

Взрыв-схема узла «Принадлежности для сборки шасси» Sany STH742: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
41 из 81- Штифтовой вал цилиндра шага (штифтовой вал типа A2)
- Штифтовой вал цилиндра последователя (штифтовой вал класса A2)
- Поддержка штанги
- Главный штифтовой вал (штифтовой вал A2)
- Верхняя уплотнительная пластина 3
- Верхняя уплотнительная пластина 2 в сборе
- Крыло в сбореузел
- Верхняя уплотнительная пластина 1
- Кронштейн левой передней лампы освещения в сборе
- Кронштейн правой передней фары в сборе
- Кронштейн главного клапана в сборе
- Поддержка коробки предохранителей в сборе
- Нижняя перегородка рамы в сборе 1
- Нижняя перегородка рамы 2
- Болт
- Нижняя перегородка рамы в сборе 3
- Шайба
- Болт
- Шайба
- Гайка
- Гайка
- Винт
- Шайба
- Болт
- Болт
- Шайба
- Гайка
- Болт
- Гайка
- Шайба
- Вал штифта
- Ручка
- Седло пружины
- Винт
- Винт
- Шапка заглушки кронштейна крыла
- Масленка
- Зеркало заднего вида
- Щит главного клапана
- Защитная обложка коробки предохранителей 2
- Болт
Ещё 40 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы STH742
