Sany STH1840E — Гидравлическая система стрелы
Погрузчик телескопический· 59 позиций в составе

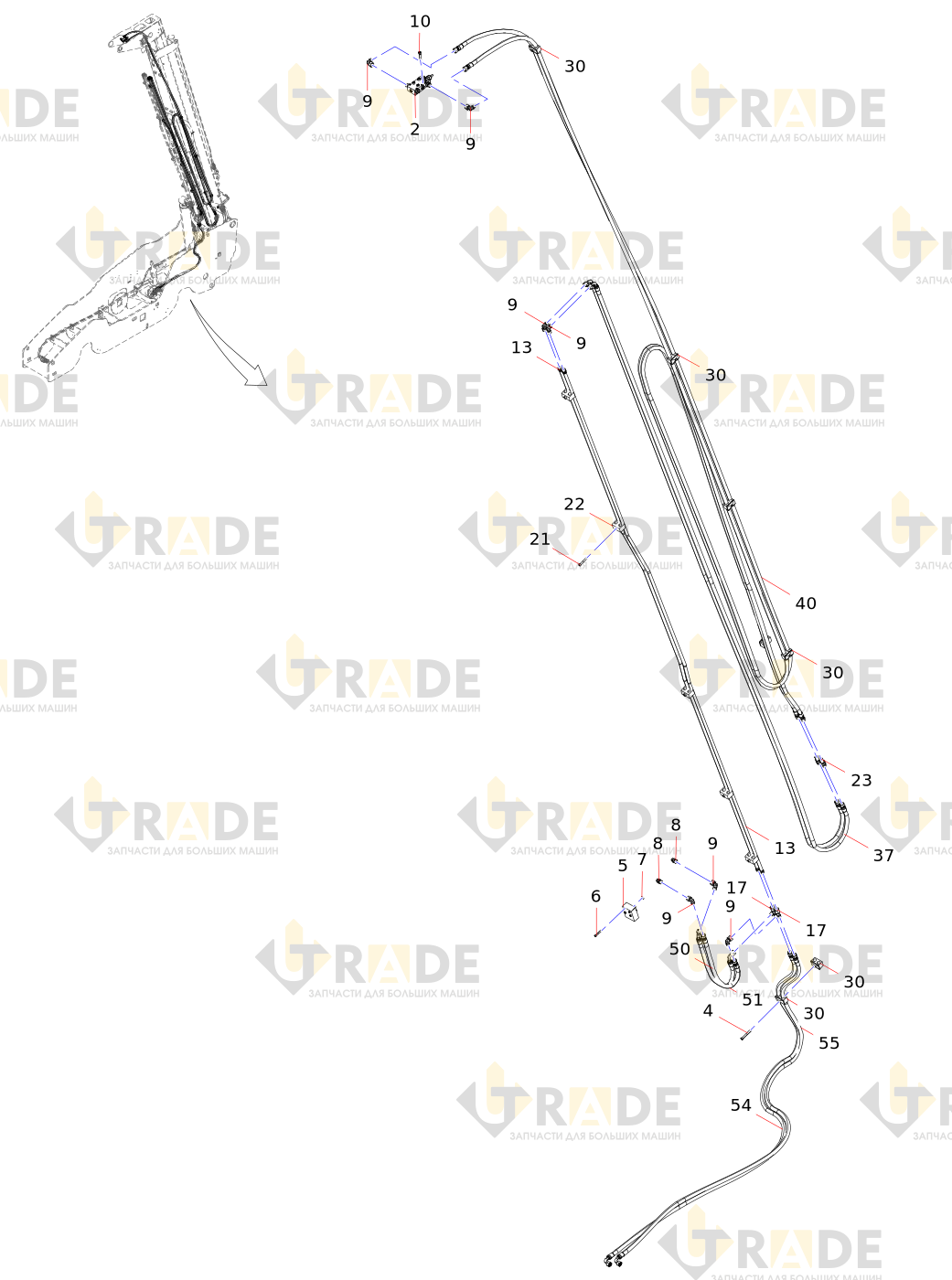

Взрыв-схема узла «Гидравлическая система стрелы» Sany STH1840E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- Группа балансировочных клапановузел
- Телескопический блок балансировочных клапановузел
- Блок балансировочных клапанов вилкиузел
- Винт
- Винт M12×70GB70.1
- Торцевое проходное соединение
- Винт
- Кольцо O-образное
- Прямоугольное комбинированное соединение
- Винт
- Пружинная шайба
- Ступенчатый винт
- Стальная труба в сборе
- Хомут трубопровода
- Монтажная пластина
- Винт
- Стальная труба в сборе
- L-образный комбинированный тройник
- Стальная труба в сборе
- Винт
- Хомут трубопровода
- Хомут трубопровода
- Соединение полочного типа
- Торец прямой через комбинированный соединитель
- Комбинированный соединитель 45°
- Быстродействующий соединитель
- Быстродействующий соединитель
- Защитная обложка для мужского быстроразъемного соединения
- Хомут трубопровода
- Быстроразъемный пылезащитный колпачок
Ещё 29 позиций состава и артикулы — после регистрации.
