Sany STH1840E — гидравлическая система рулевого управления и тормозов
Погрузчик телескопический· 44 позиций в составе

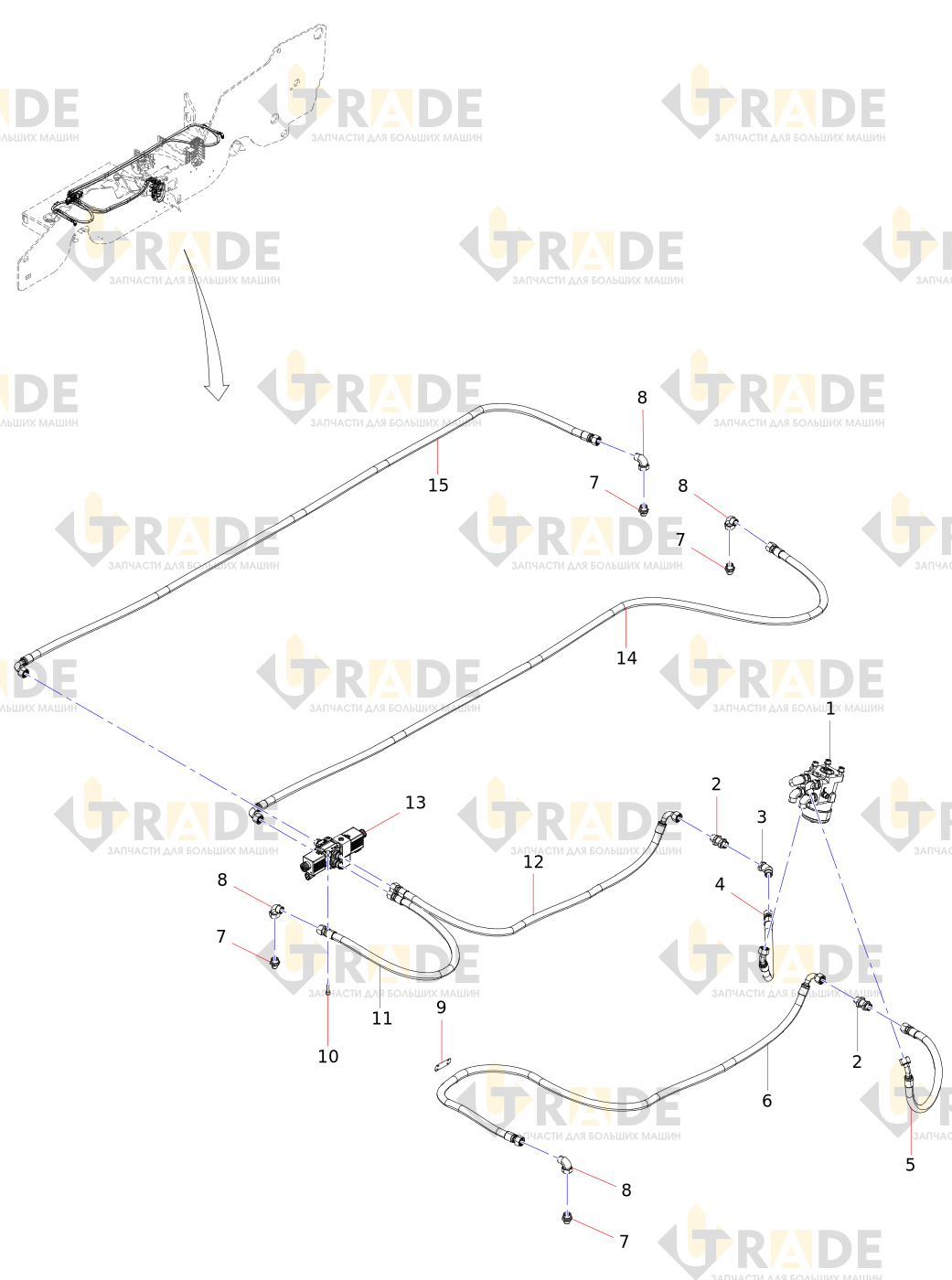

Взрыв-схема узла «гидравлическая система рулевого управления и тормозов» Sany STH1840E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 44- установка рулевого устройстваузел
- Прямоточный соединитель перегородки
- Комбинированный штуцер под углом 45°
- Резиновая труба
- Резиновая труба
- Резиновая труба в сборе
- Торцевое проходное соединение
- этикетка езинового шланга
- Прямоугольное комбинированное соединение
- Винт
- Резиновая труба
- Резиновая труба в сборе
- установка клапана режима рулевого управленияузел
- Резиновая труба в сборе
- Резиновая труба в сборе
- Торцевое проходное соединение
- Прямоугольное комбинированное соединение
- Резиновая труба в сборе
- L-образный комбинированный тройник
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба в сборе
Ещё 22 позиций состава и артикулы — после регистрации.
