Sany STH1256A2 — схема расположения трубопровода аутригера
Погрузчик телескопический· 24 позиций в составе

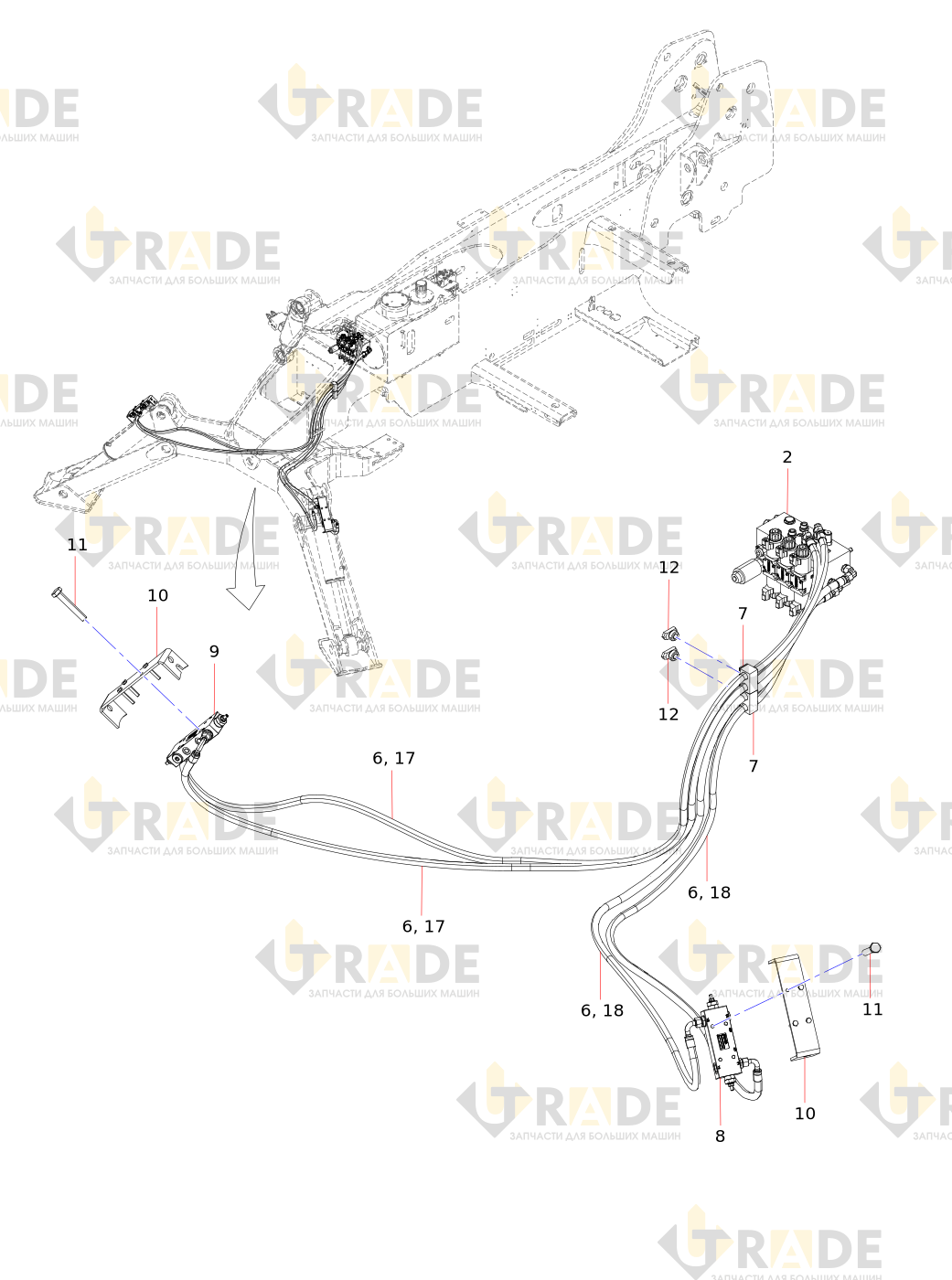

Взрыв-схема узла «схема расположения трубопровода аутригера» Sany STH1256A2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
12 из 24- блок клапанов для выравнивания рамы 350узел
- группа клапанов аутригераузел
- L-образный комбинированный тройник
- L-образный комбинированный тройник
- Прямоугольное комбинированное соединение
- Прямоугольное комбинированное соединение
- Хомут трубопровода
- балансировочный клапан левого аутригера в сбореузел
- группа клапанов балансировки правого аутригераузел
- Защитная плита
- Болт
- гайка опорного рельса
Ещё 12 позиций состава и артикулы — после регистрации.
