Sany STH1256A2 — Схема гидравлической системы клапана насоса
Погрузчик телескопический· 39 позиций в составе· 2 моделей
Взрыв-схема узла «Схема гидравлической системы клапана насоса» Sany STH1256A2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

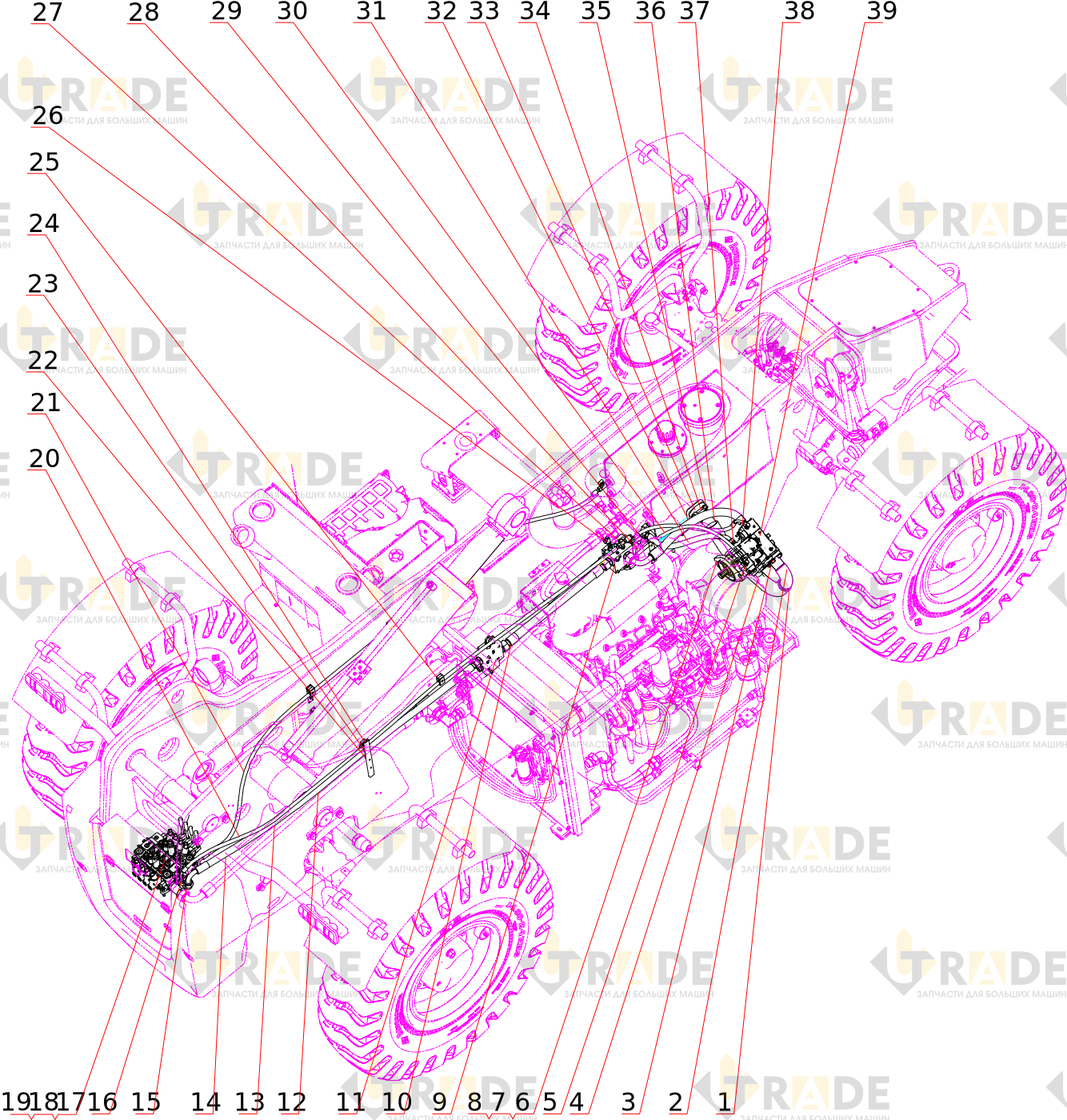

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
20 из 39- T-образный зажимный хомут
- Анкерное ушко 90° фланцевое крепление
- Фланец в сбореузел
- Всасывающий шланг
- Торцевое проходное соединение
- Винт
- Пружинная шайба
- Шайба
- Блок тормозных клапановузел
- Резиновая труба
- Блок клапанов приоритетаузел
- Защитный рукав для пластикового шланга
- Защитный рукав для пластикового шланга
- Резиновая труба в сборе
- Прямоугольное комбинированное соединение
- Прямоугольное комбинированное соединение
- Комплект многоходовых клапановузел
- Винт
- Внутренний шестигранный винт
- Резиновая труба
Ещё 19 позиций состава и артикулы — после регистрации.
