Sany STH1256A — телескопическая система
Погрузчик телескопический· 45 позиций в составе

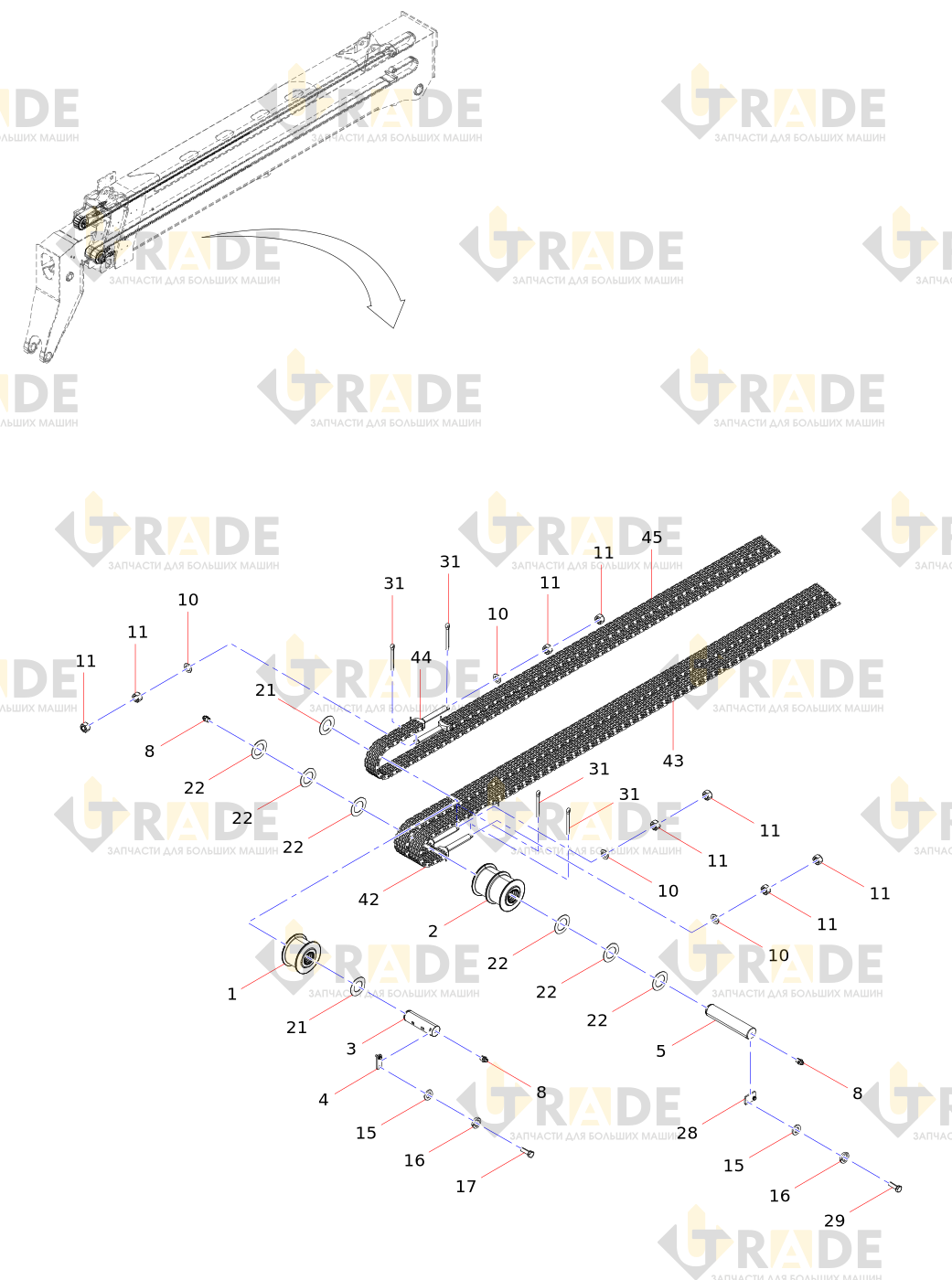

Взрыв-схема узла «телескопическая система» Sany STH1256A: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- сборка роликов с одной цепьюузел
- двойной цепной ролик в сбореузел
- Штифтовой вал A2
- Шибер
- удлинитель 3 вал цепного шкива
- удлинить 3 пластина для улавливания цепи
- удлинитель 4 пластина зажима цепи
- Масленка
- Масленка
- Шайба
- Гайка
- Шайба
- Пружинная шайба
- Болт
- Шайба
- Пружинная шайба
- Болт
- штифтовой ролик телескопического цилиндра 2
- штифтовой ролик телескопического цилиндра 1
- Болт
- регулировочная площадка для одной звездочки
- регулировочная площадка с двойной звездочкой
- зажимная пластина вала штифта телескопического масляного цилиндра
Ещё 22 позиций состава и артикулы — после регистрации.
