Sany STH1256A — масляный цилиндр вилки
Погрузчик телескопический· 25 позиций в составе

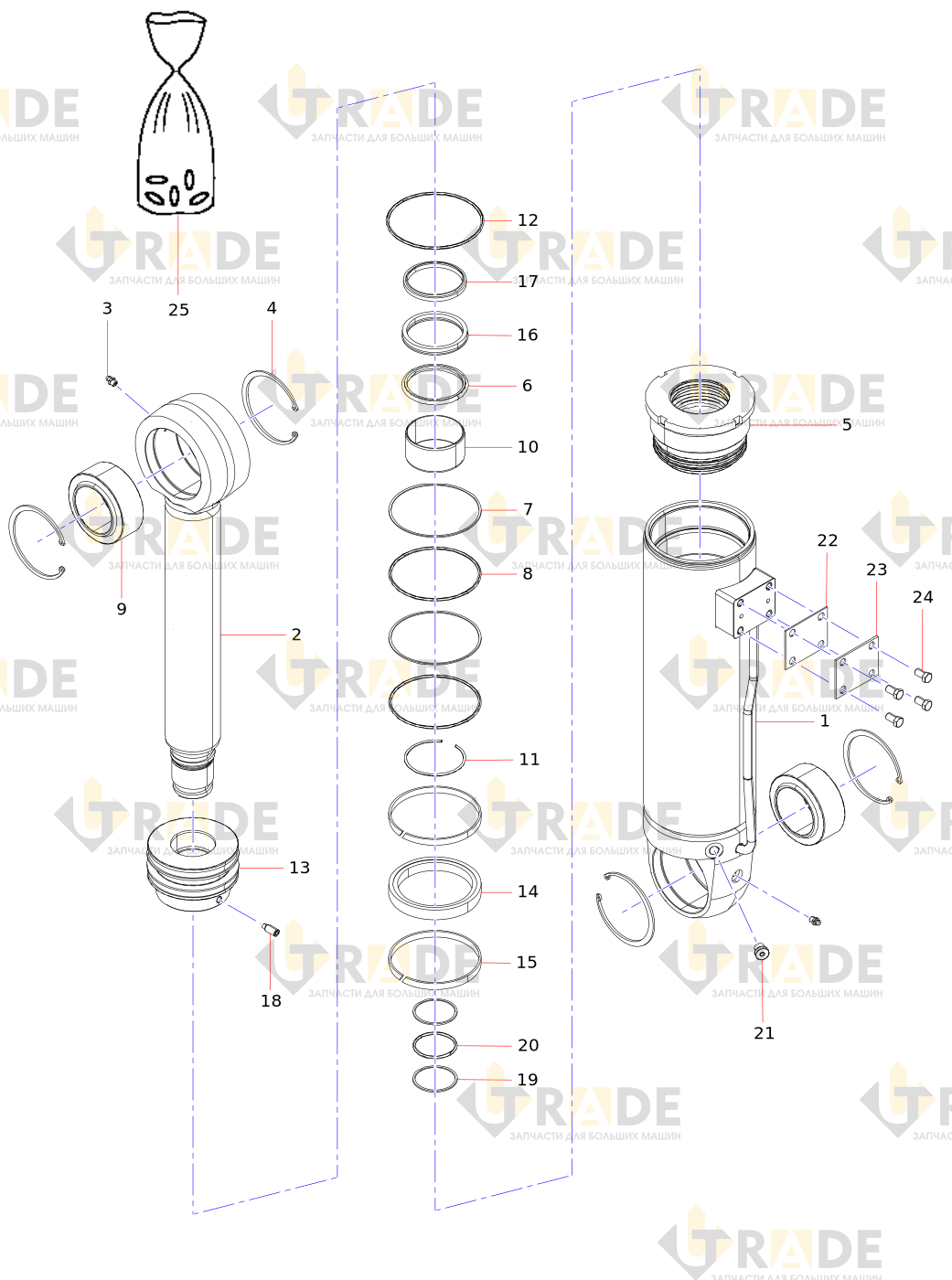

Взрыв-схема узла «масляный цилиндр вилки» Sany STH1256A: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 25- Поршневой шток в сборе
- Масленка
- Цилиндр в сборе
- Направляющая втулка
- Стопорное кольцо
- Уплотнительное кольцо GSJ
- Стопорное кольцо
- Кольцо O-образное
- Шарнирный подшипник
- самосмазывающийся подшипник
- Стопорное кольцо
- Направляющее кольцо JT
- Поршень
Ещё 12 позиций состава и артикулы — после регистрации.
