Sany STG335C — Рама машины
Автогрейдер· 106 позиций в составе
Взрыв-схема узла «Рама машины» Sany STG335C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

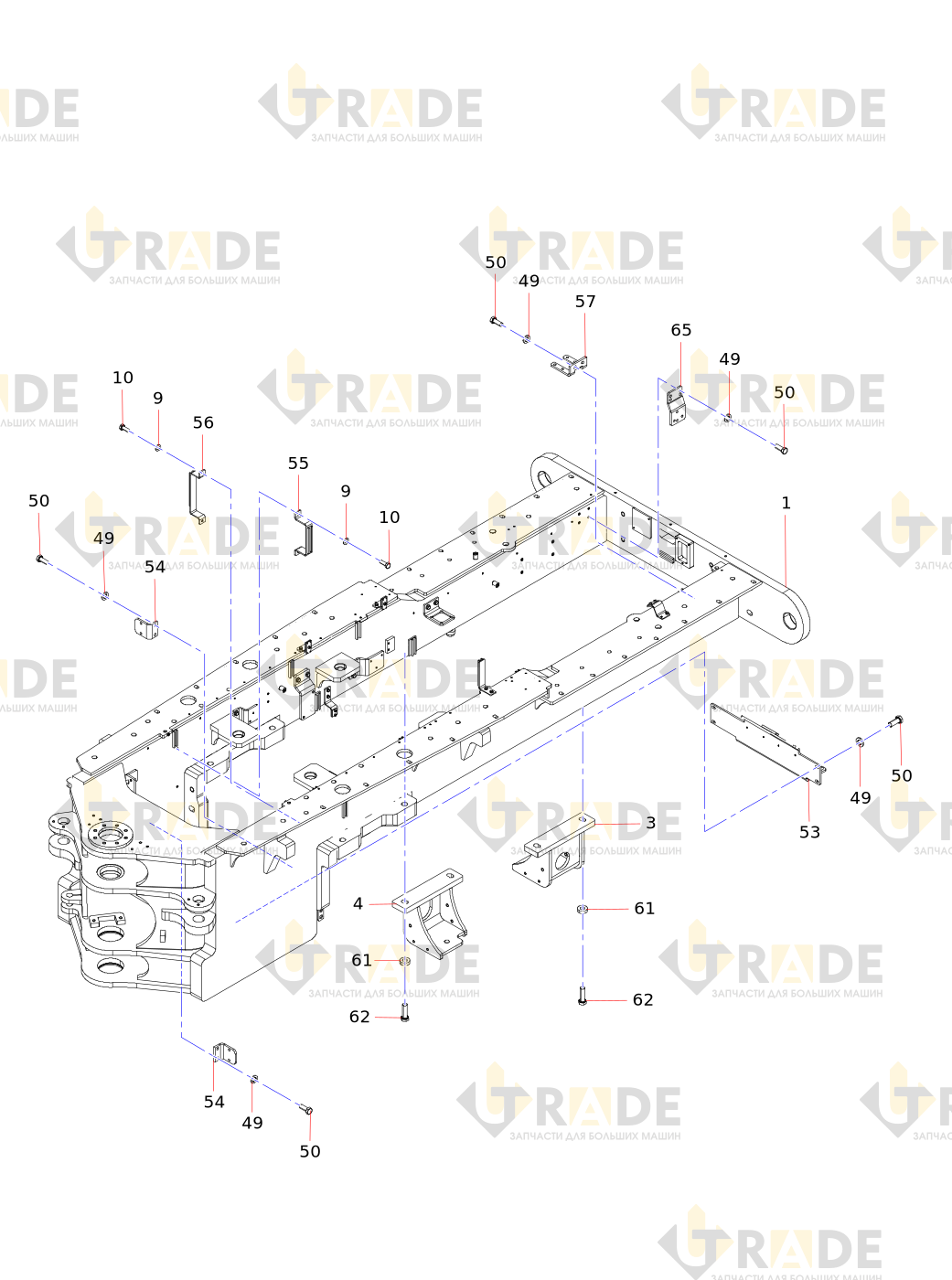

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
53 из 106- Задняя рама
- Передняя рама
- Левое крепление коробки передач
- Правое монтажное гнездо трансмиссии
- Распорная втулка
- Кольцо уплотнительное от пыли
- Резиновое стопорное кольцо IV
- Кронштейн передней лампыузел
- Шайба
- Болт
- Верхняя соединительная пластина
- Нижний фланец
- Верхний штифтовой вал
- Регулировочная прокладка δ0,5
- Регулировочная площадка δ0.2
- Регулировочная площадка δ0.1
- Высокопрочная шайба для стальной конструкции
- Болт
- Верхний фланец
- Распорная втулка
- Регулировочная прокладка δ0,5
- Регулировочная площадка δ0.2
- Регулировочная площадка δ0.1
- Болт
- Нижняя соединительная пластина
- Регулировочная прокладка δ0,5
- Регулировочная площадка δ0.2
- Регулировочная площадка δ0.1
- Высокопрочная шайба для стальной конструкции
- Болт
- Подшипник качания
- Гильза
- Втулка
- Нижний штифтовой вал в сборе
- Уплотнительное кольцо
- Гидроцилиндр натяжения
- Болт
- Защитный чехол
- Тяговая штанга
- Вал штифта
- Замок тяги
- Седло пружины
- Шарнирный штифт цилиндра
- Масленка
- Стопорное кольцо
- Уплотнительное кольцо
- Гидроцилиндр натяжения
- Гидроцилиндр натяжения
- Высокопрочная шайба для стальной конструкции
- Болт
- Хомут трубопровода шарнирного сочлененияузел
- Сварная деталь кронштейна хомута трубопровода шарнирного сочленения
- Кронштейн аккумулятора
Ещё 53 позиций состава и артикулы — после регистрации.
