Sany STG335C — передний мост в сборе
Автогрейдер· 72 позиций в составе

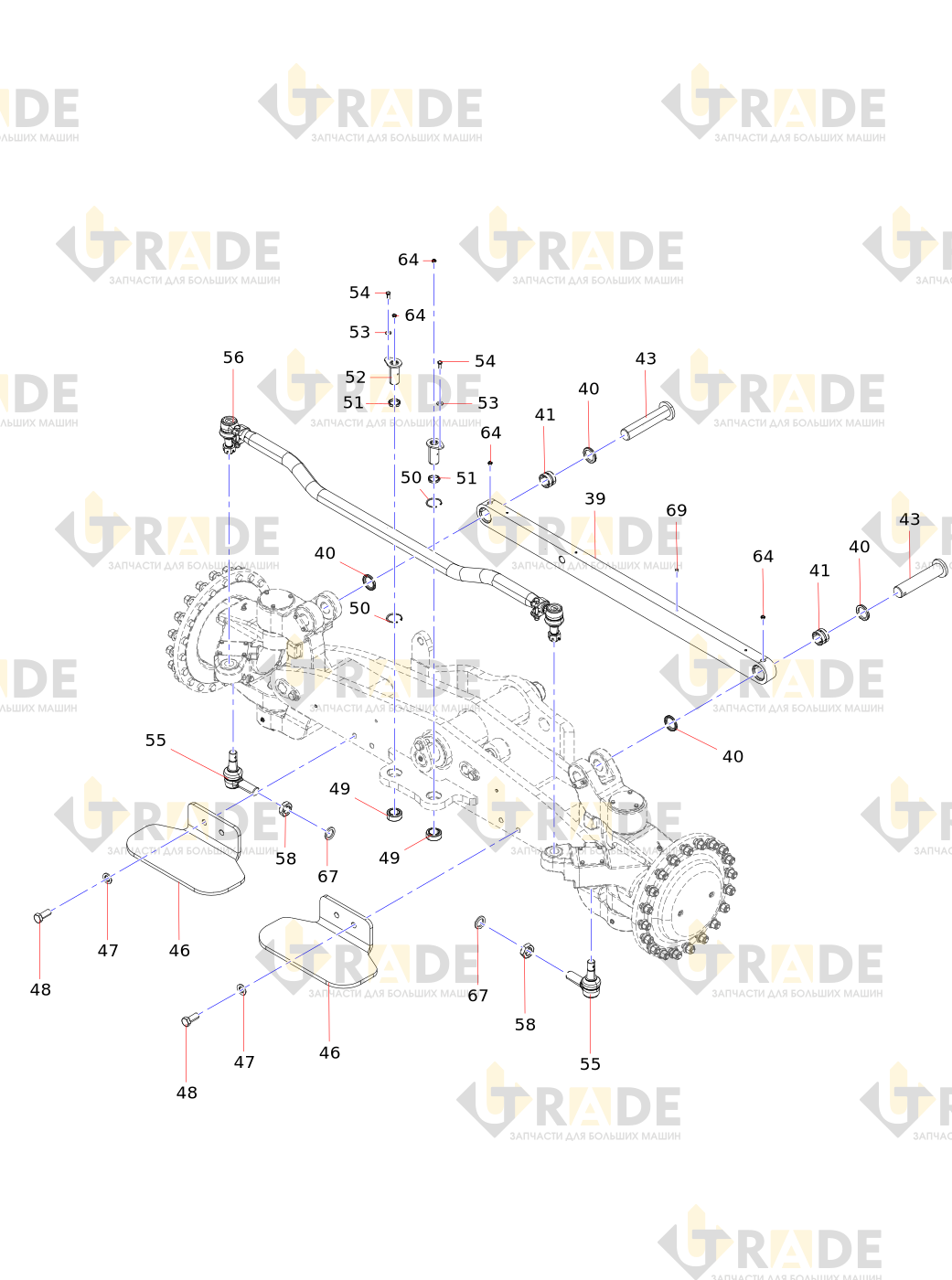

Взрыв-схема узла «передний мост в сборе» Sany STG335C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
36 из 72- рама моста
- Бронзовая втулка главного пальца
- Уплотнительное кольцо
- Шайба главного пальца
- Регулировочная шайба главного пальца t0.5
- Регулировочная шайба главного пальца t1
- главный штифтовой вал
- Болт
- левый поворотный шарнир
- Высокопрочная шайба для стальной конструкции
- Втулка оси наклона
- Уплотнительное кольцо
- Болт
- валик с наклонным штифтом
- левый поворотный кулак
- Уплотнительное кольцо
- Втулка пальца рулевого управления
- Правильная прокладка t0.5
- Подшипник качания
- Рулевой палец
- Упорное кольцо
- Палец поворота нижний
- Винт
- Подшипник качания
- Подшипник качания
- Шпиндель ступицы колеса
- Гайка большая M95
- Дистанционное кольцо
- Уплотнительное кольцо
- Шайба
- Стопорное кольцо
- Болт
- Винт
- правое косое соединение
- кулак правого рулевого управления
- наклонная ссылка
Ещё 36 позиций состава и артикулы — после регистрации.
