Sany STG265C-10 — Рама машины
Автогрейдер· 86 позиций в составе· 1 моделей
Взрыв-схема узла «Рама машины» Sany STG265C-10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

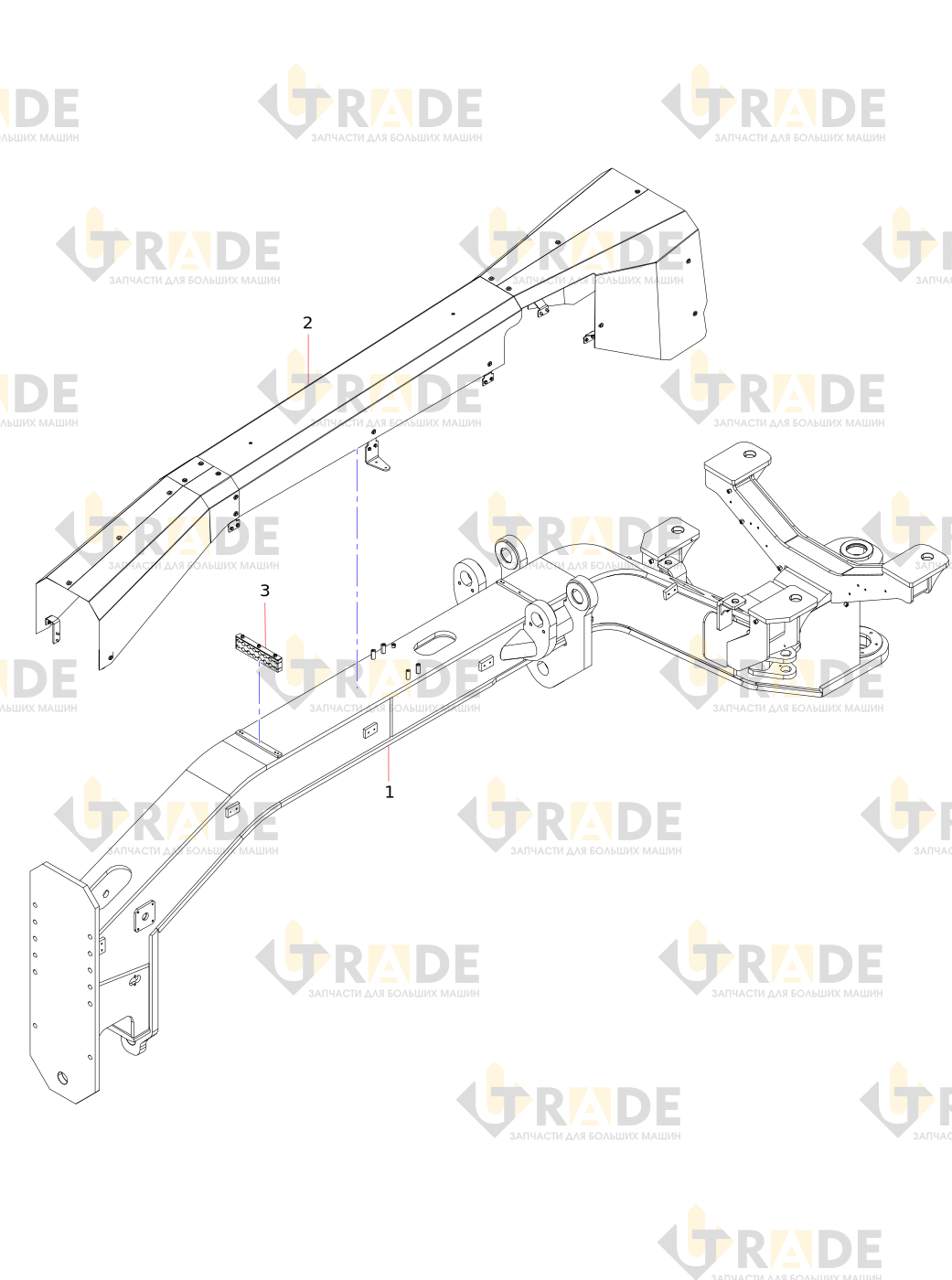

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
43 из 86- Передняя рама
- Сборка передней крышки рамыузел
- Зажим для трубы передней рамыузел
- Кронштейн передней лампы
- Резиновое стопорное кольцо
- Болт
- Шайба
- Защитный чехол
- Болт
- Пружинная шайба
- Шайба
- Нажимная планка
- Резиновый рукав
- Болт
- Монтажная пластина блока возврата масла
- Винт
- Монтажная пластина соединения перегородки
- Длинный трубный зажим Ⅰ
- Длинный трубный зажим Ⅱ
- Распорная втулка
- Пылезащитное кольцо AF
- Резиновый шланг смазки
- Съемное прямое соединение
- Прямое соединение типа патрубка
- Масленка
- Резиновое стопорное кольцо IV
- Резиновое стопорное кольцо
- Резиновое стопорное кольцо III
- Защитный кожух рукава
- Эластичный шплинт
- Вал штифта
- Седло пружины
- Тяговая штанга
- Гидроцилиндр натяжения
- Вал штифта
- Стопорное кольцо
- Уплотнительное кольцо
- Высокопрочная шайба для стальной конструкции
- Болт
- Верхняя соединительная пластина
- Шарнирная защитная крышка датчика Ⅰ
- Шатун шарнирного датчикаузел
- Верхняя втулка вала
Ещё 43 позиций состава и артикулы — после регистрации.
