Sany STG265C-10 — Модуль плавания и преодоления препятствий отвала
Автогрейдер· 49 позиций в составе
Взрыв-схема узла «Модуль плавания и преодоления препятствий отвала» Sany STG265C-10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

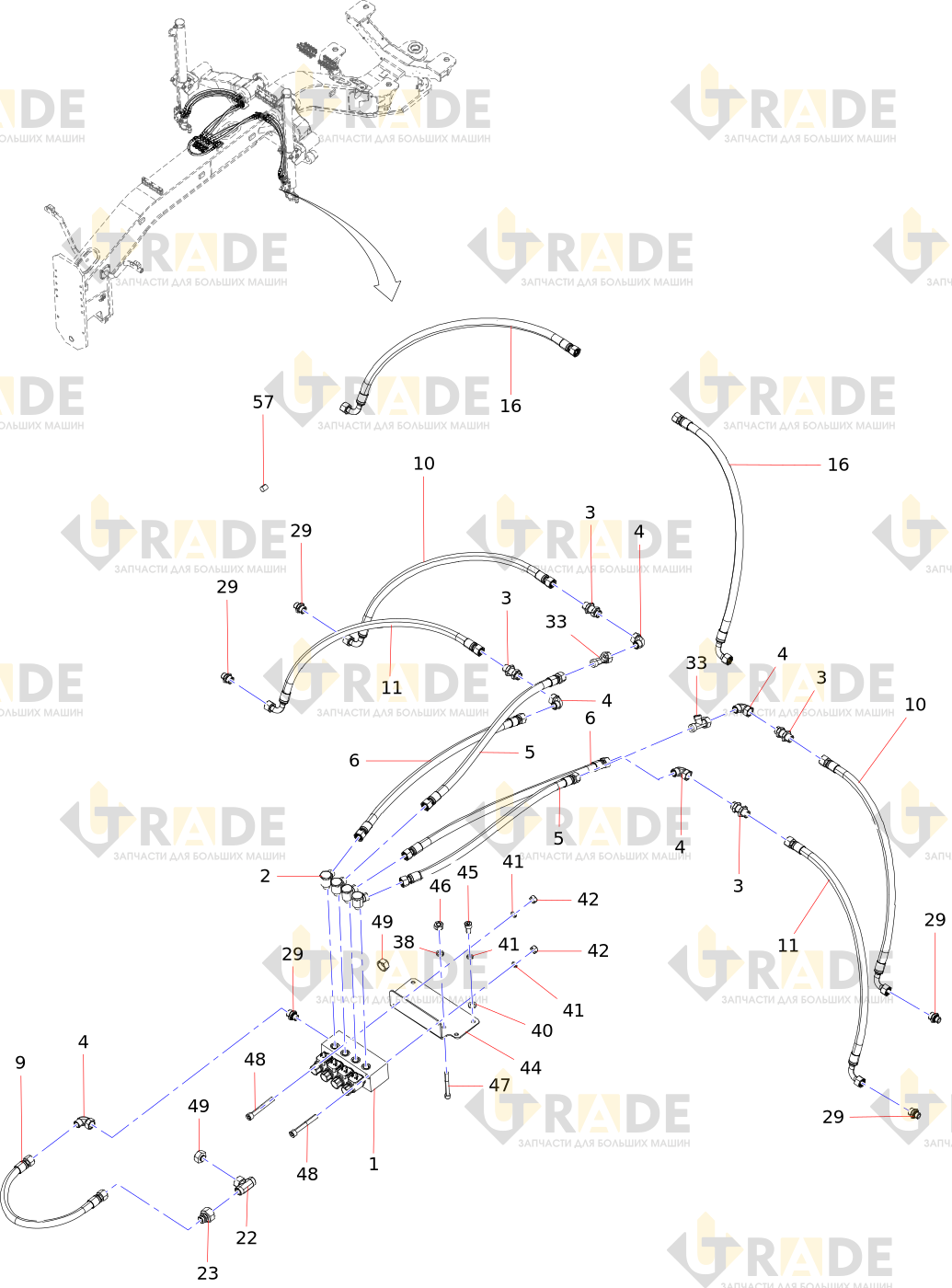

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- комплект плавающих клапановузел
- Резиновый шланг
- Прямоточный соединитель перегородки
- Прямоугольное комбинированное соединение
- Резиновая труба в сборе
- Резиновая труба
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба
- Резиновая труба в сборе
- Резиновая труба
- Резиновая труба в сборе
- Стыковое прямое укороченное резьбовое соединение
- L-образный комбинированный тройник
- Монтажная пластина гидроаккумулятора
- Поршневой аккумулятор
- Хомут энергоаккумулятора
- Торцевое проходное соединение
- Электромагнитный клапан переключения
- Торцевое проходное соединение
- Торцевое проходное соединение
- Прямоугольное комбинированное соединение
- Стыковое прямое укороченное резьбовое соединение
- L-образный комбинированный тройник
Ещё 24 позиций состава и артикулы — после регистрации.
