Sany SSR260C — вибрационное колесо в сборе
Каток грунтовый· 50 позиций в составе

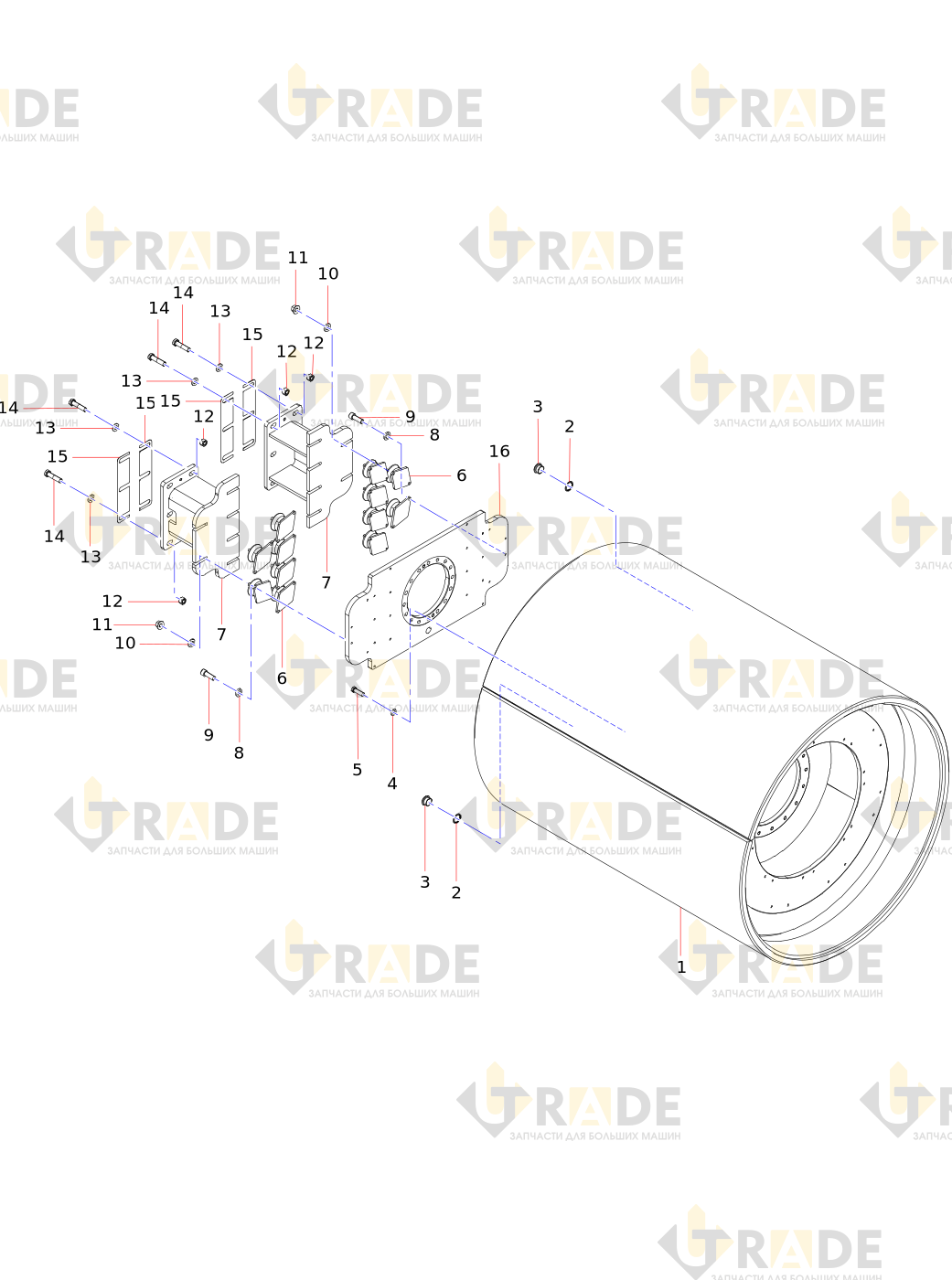

Взрыв-схема узла «вибрационное колесо в сборе» Sany SSR260C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Ролик
- Шайба
- Пробка
- Высокопрочная шайба для стальной конструкции
- Болт
- Амортизатор
- опорная пластина соединения рамы (правая)
- Шайба
- Винт
- Высокопрочная шайба для стальной конструкции
- Гайка
- Гайка
- Высокопрочная шайба для стальной конструкции
- Болт
- Регулировочная прокладка
- Плита кронштейна амортизатора
- Кольцо O-образное
- Болт
- Болт
- Шайба
- Болт
- Кольцо O-образное
- колпачок сапуна
- ходовая поддержкаузел
- Муфта с упругого спайдера
Ещё 25 позиций состава и артикулы — после регистрации.
