Sany SSR260C — центральная шарнирная рама в сборе
Каток грунтовый· 26 позиций в составе

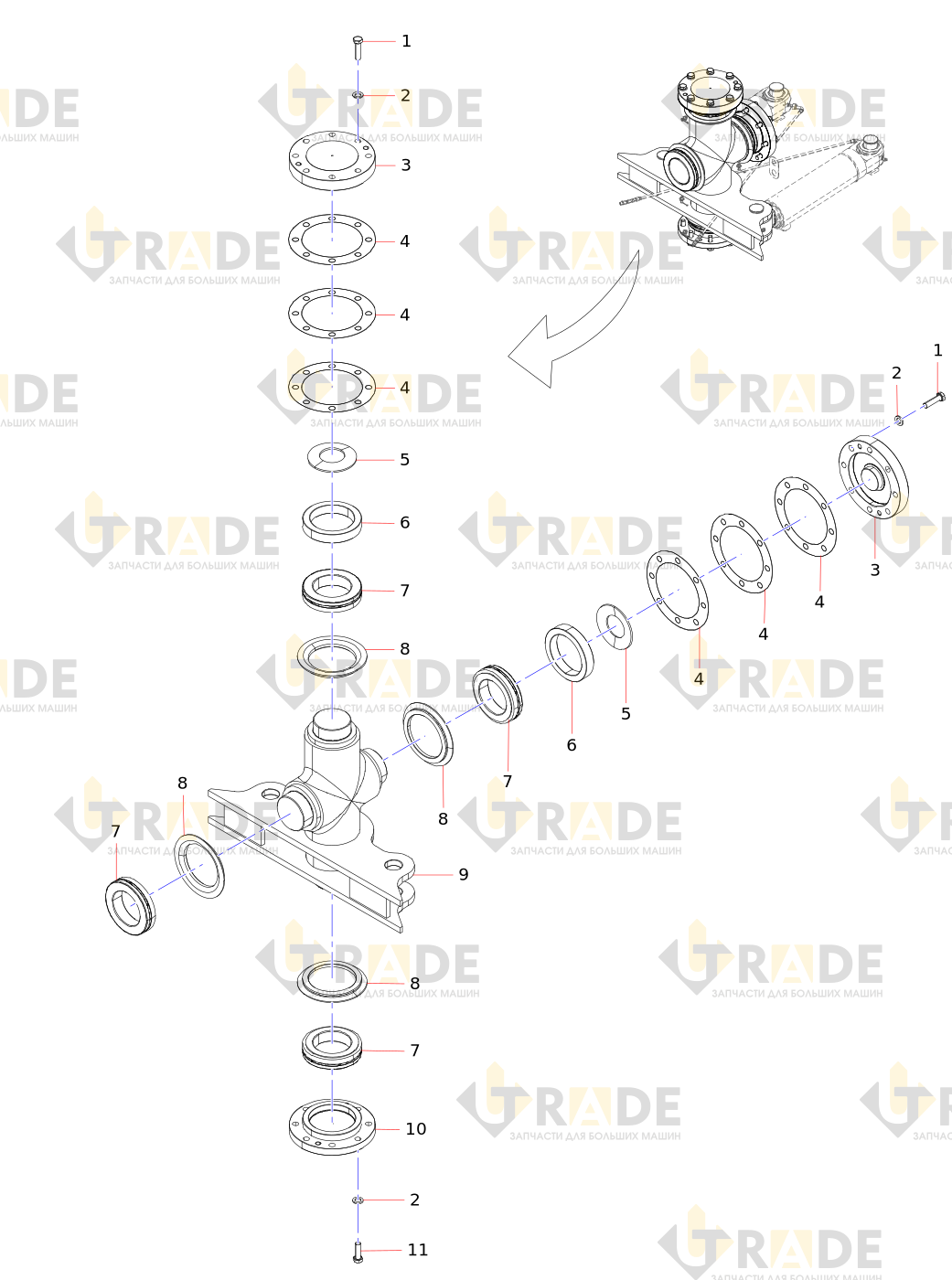

Взрыв-схема узла «центральная шарнирная рама в сборе» Sany SSR260C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 26- Болт
- Шайба
- Центральная шестерня
- Пружина Бельвиля
- Регулировочная прокладка
- прижимное кольцо
- Шарнирный подшипник
- Уплотнительное кольцо
- Карданный вал сварной
- Центральная шестерня
- Болт
- Вал штифта
- Уплотнительное кольцо
Ещё 13 позиций состава и артикулы — после регистрации.
