Sany SSR220C-8H — вибрационное колесо в сборе
Каток грунтовый· 56 позиций в составе

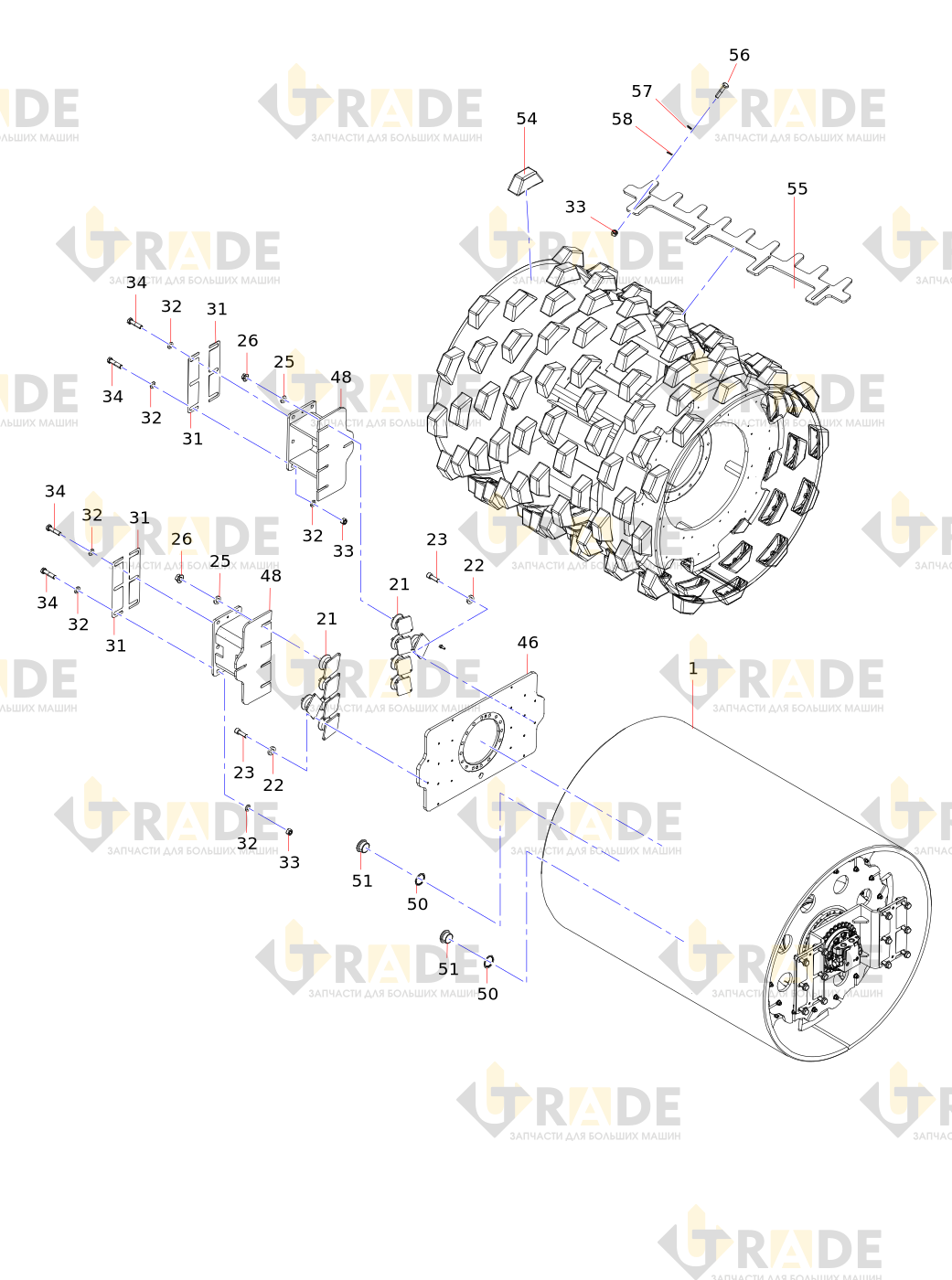

Взрыв-схема узла «вибрационное колесо в сборе» Sany SSR220C-8H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Ролик
- Амортизатор
- осевой плунжерный двигательузел
- Винт
- пластина с цветком сливы
- Высокопрочная шайба для стальной конструкции
- Гайка
- Болт
- Шайба
- опорная пластина соединения рамы (левая)
- редукторузел
- Гайка
- Высокопрочная шайба для стальной конструкции
- Болт
- Болт
- скребок для грязи
- Шайба
- Болт
- резиновая втулка
- эластичное стопорное кольцо с отверстием
- шлицевой вал
- Подшипник качания
- средняя опорная стойка
- масляная пластина в сборе
- Болт
- устройство для определения амплитуды движенияузел
- Кольцо O-образное
- левый корпус подшипника
Ещё 28 позиций состава и артикулы — после регистрации.
