Sany SSR220C-8H — сборка трубопроводов гидравлической системы
Каток грунтовый· 42 позиций в составе

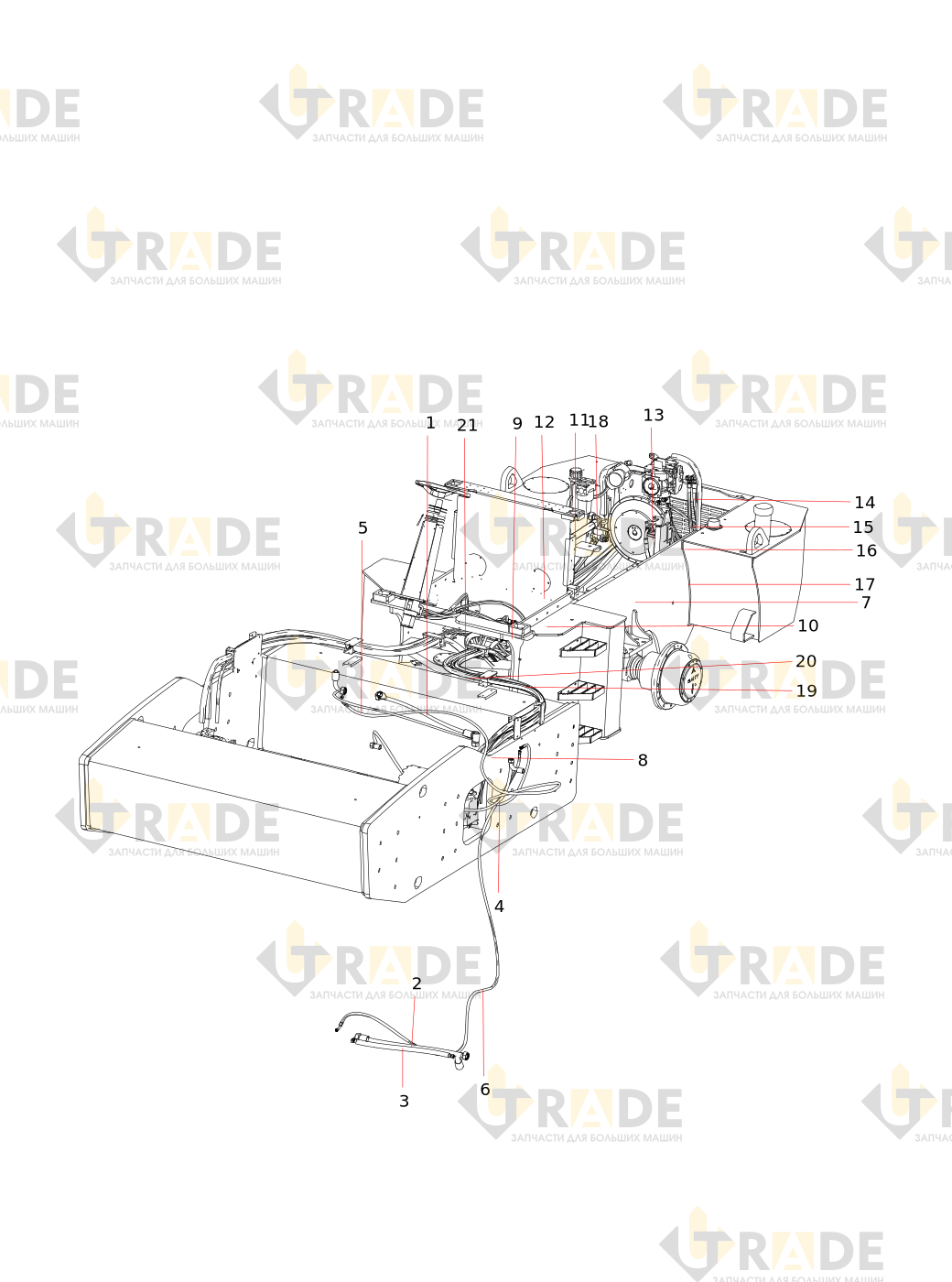

Взрыв-схема узла «сборка трубопроводов гидравлической системы» Sany SSR220C-8H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Резиновая труба в сборе
- Резиновая труба
- Резиновая труба
- Резиновая труба
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба
- Резиновая труба
- Резиновая труба
- Резиновая труба
- Резиновая труба
- Резиновая труба
- Резиновая труба
- Резиновая труба в сборе
- Резиновая труба в сборе
- L-образный комбинированный тройник
- L-образный комбинированный тройник
- Прямоугольное комбинированное соединение
- Прямоугольное комбинированное соединение
