Sany SSP90 — Сборка спирального распределителя, 9,5 м
Асфальтоукладчик· 70 позиций в составе· 1 моделей
Взрыв-схема узла «Сборка спирального распределителя, 9,5 м» Sany SSP90: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

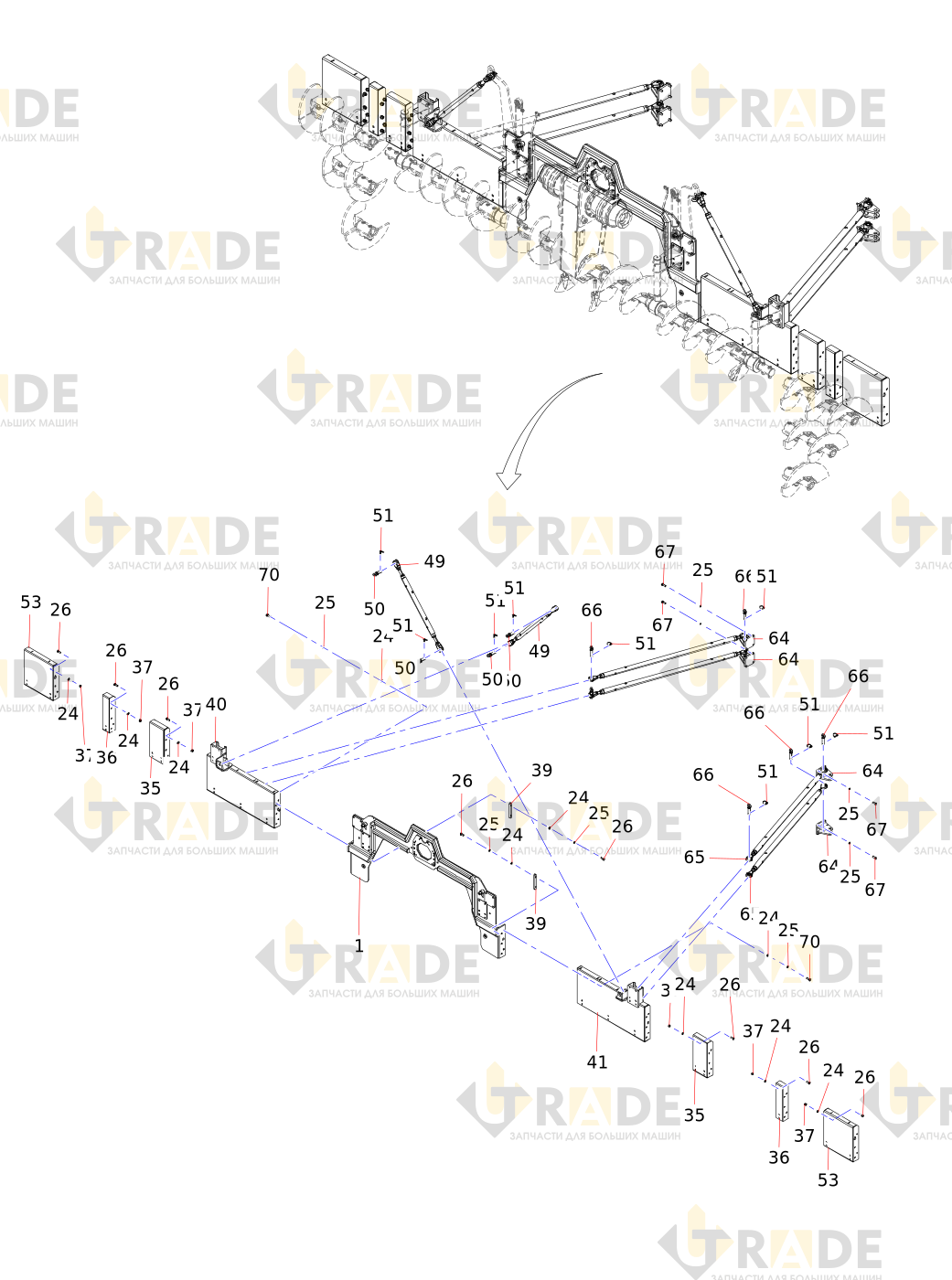

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 70- Сварка подъемной доски
- Левый 1075 спиральный валузел
- Узел спирального распределительного редуктораузел
- Ползунок
- Ползунок
- Правый 1075 винтовой валузел
- Линейка
- Спиральный подъемный цилиндрузел
- Правый указательный столб
- Левый указатель поворота
- Φ420 левосторонний соединительный нож
- Φ420 правосторонний соединительный нож
- Φ420 правостороннее лезвие
- Φ480 правостороннее лезвие
- Φ420 левостороннее лезвие
- Стопорное кольцо торца вала
- Φ480 Левостороннее лезвие
- Специальное лезвие
- Пружинная шайба
- Болт
- Болт
- Пружинная шайба
- Гайка
- Шайба
- Пружинная шайба
- Болт
- Шайба
- Болт
- Пружинная шайба
- Болт
- Масленка
- Болт
- Гайка
- Болт
- Ударная пластина 250
Ещё 35 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
