Sany SSP90 — Крепление боковой двери в сборе
Асфальтоукладчик· 49 позиций в составе· 1 моделей
Взрыв-схема узла «Крепление боковой двери в сборе» Sany SSP90: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

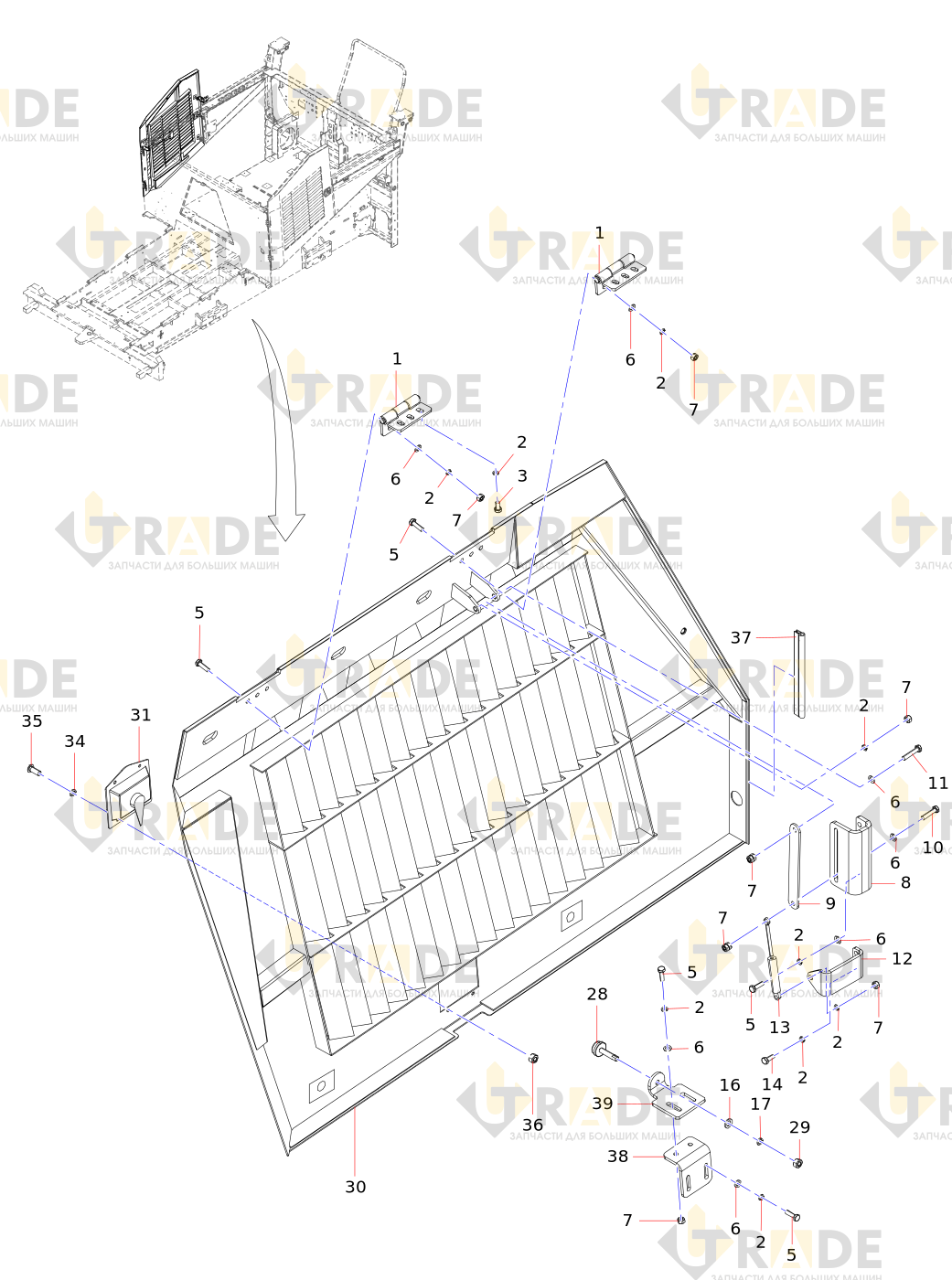

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- Шарнир
- Пружинная шайба
- Болт
- Сварка левой боковой двери
- Болт
- Шайба
- Ограничительная направляющая рельс
- Гайка
- Тяговая штанга
- Болт
- Болт
- Газовая пружина
- Монтажная пластина передней пневмоподушки
- Левая монтажная балка
- Болт
- Пружинная шайба
- Шайба
- Винт
- Правая монтажная балка
- Левая маленькая боковая дверь
- Правая маленькая боковая дверь
- Шайба
- Кронштейн правой боковой двери
- Кронштейн левой боковой двери
- Сиденье с газовой поддержкой
Ещё 24 позиций состава и артикулы — после регистрации.
