Sany SRSC45V — система кондиционирования воздуха
Ричстакер· 32 позиций в составе
Взрыв-схема узла «система кондиционирования воздуха» Sany SRSC45V: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

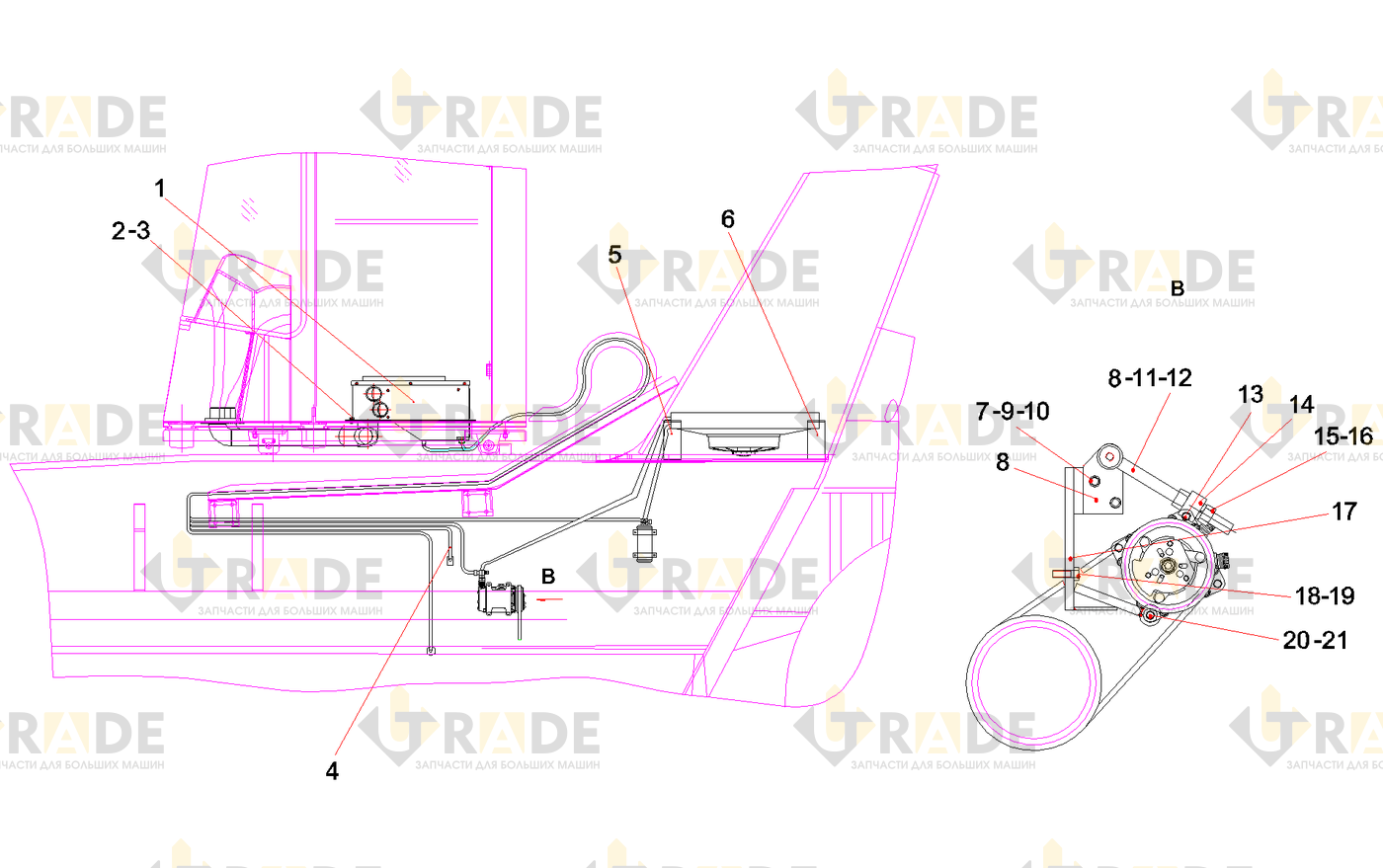

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 32- кондиционер в сбореузел
- Правая опора
- Винт
- Левая опора
- Пружинная шайба
- Монтажное гнездо
- Правая опора
- Гайка
- Болт
- Гайка
- Болт
- кронштейн компрессора
- болт с проушной
- сочлененный кол
- Болт
- Пружинная шайба
Ещё 16 позиций состава и артикулы — после регистрации.
