Sany SRSC45V — Сборка рабочего бака
Ричстакер· 36 позиций в составе· 2 моделей

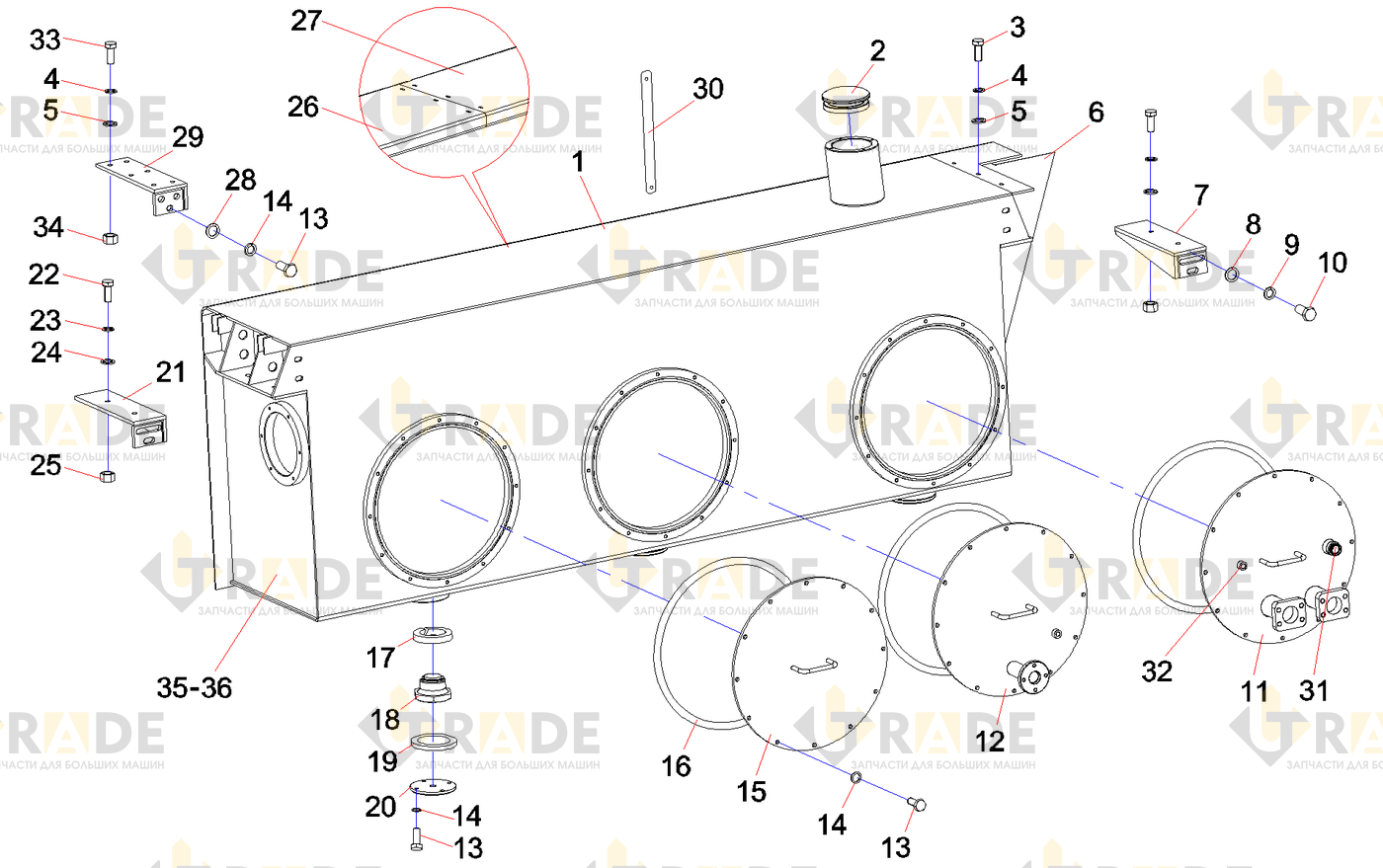

Взрыв-схема узла «Сборка рабочего бака» Sany SRSC45V: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 36- Корпус рабочего танка
- Фильтр высокого давления
- Болт
- Шайба
- Пружинная шайба
- Левая передняя крышка
- Высокопрочная шайба для стальной конструкции
- Болт
- Пружинная шайба
- Болт
- Задний кронштейн масляного бачка
- Пластина крышки возврата масла
- Крышка трубы всасывания масла
- Пружинная шайба
- Обложка люка в сборе
- О-образное кольцо
- Шайба
- Комбинированная деталь винта
