Sany SPR260C-8 — Заднее колесо в сборе
Каток пневмошинный· 75 позиций в составе· 1 моделей

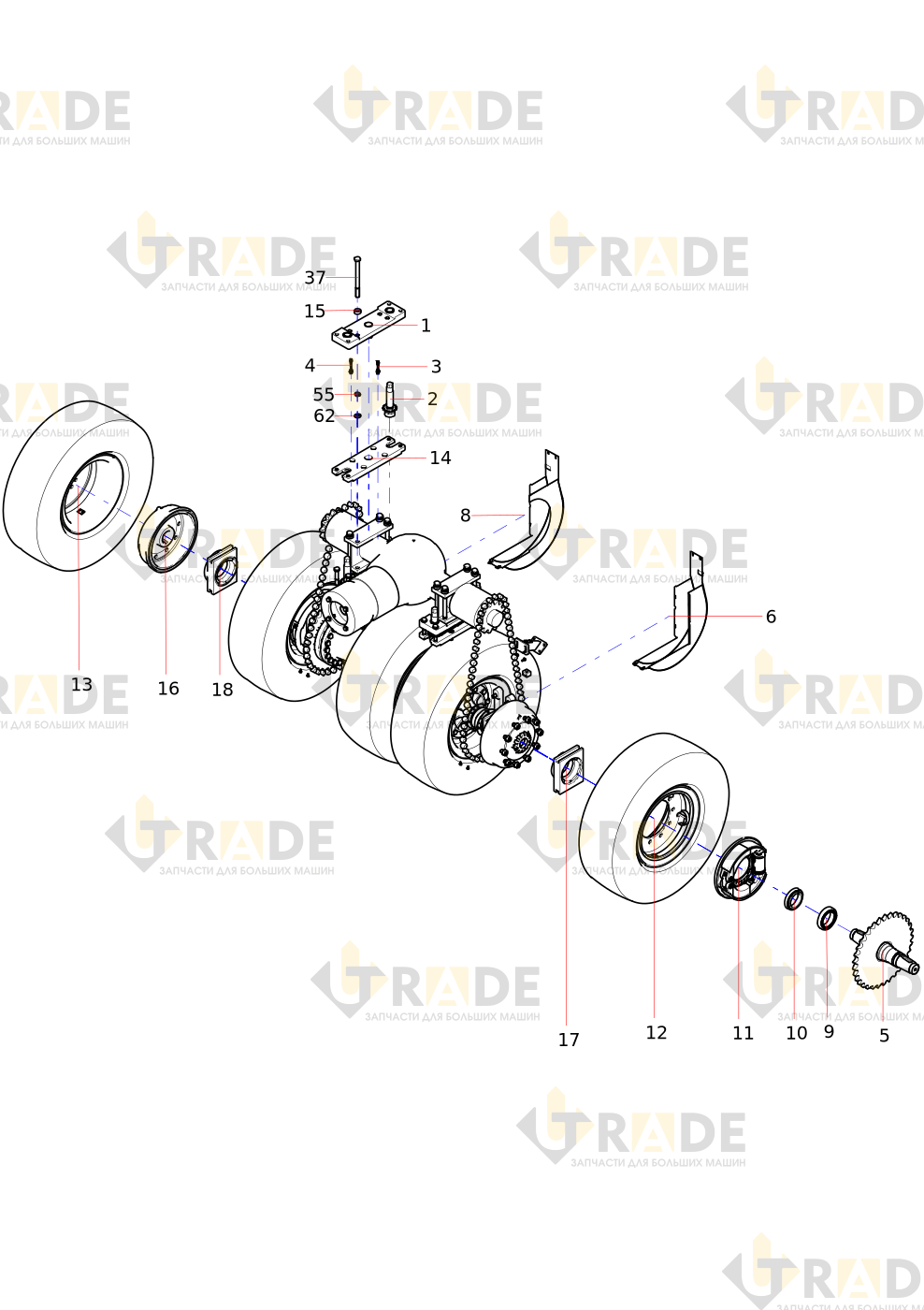

Взрыв-схема узла «Заднее колесо в сборе» Sany SPR260C-8: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 75- Регулировочный кронштейн
- Регулировочный болт
- Зарядное соединение
- Зарядное соединение I
- Ось цепного колеса
- Крышка левой звездочки
- Крышка правого цепного колеса
- Подшипник качания
- Тормозузел
- Подшипник качания
- Компонент шины IIузел
- Компонент шины Iузел
- Регулировка нижняя опорная плита
- Головка форсунки
- Тормозной барабан
- Седло подшипника I
- Сиденье подшипника II
- Задний мост II
- Задний мост III
- Втулка вала I
- Втулка вала II
- Большая звёздочка
- Гильза
- Колпачок сальника I
- Колпачок сальника II
- Прижимная пластина I
- Колпачок сальника III
- Прижимная пластина II
- Соединительная втулка
- Шайба
- Гайка
- Роликовая цепь
- Задний мостузел
- Роликовая цепь
- Соединительный корпус
- Болт
- Болт
- Болт
Ещё 37 позиций состава и артикулы — после регистрации.
