Sany SPR260C-8 — Рама в сборе
Каток пневмошинный· 54 позиций в составе· 1 моделей

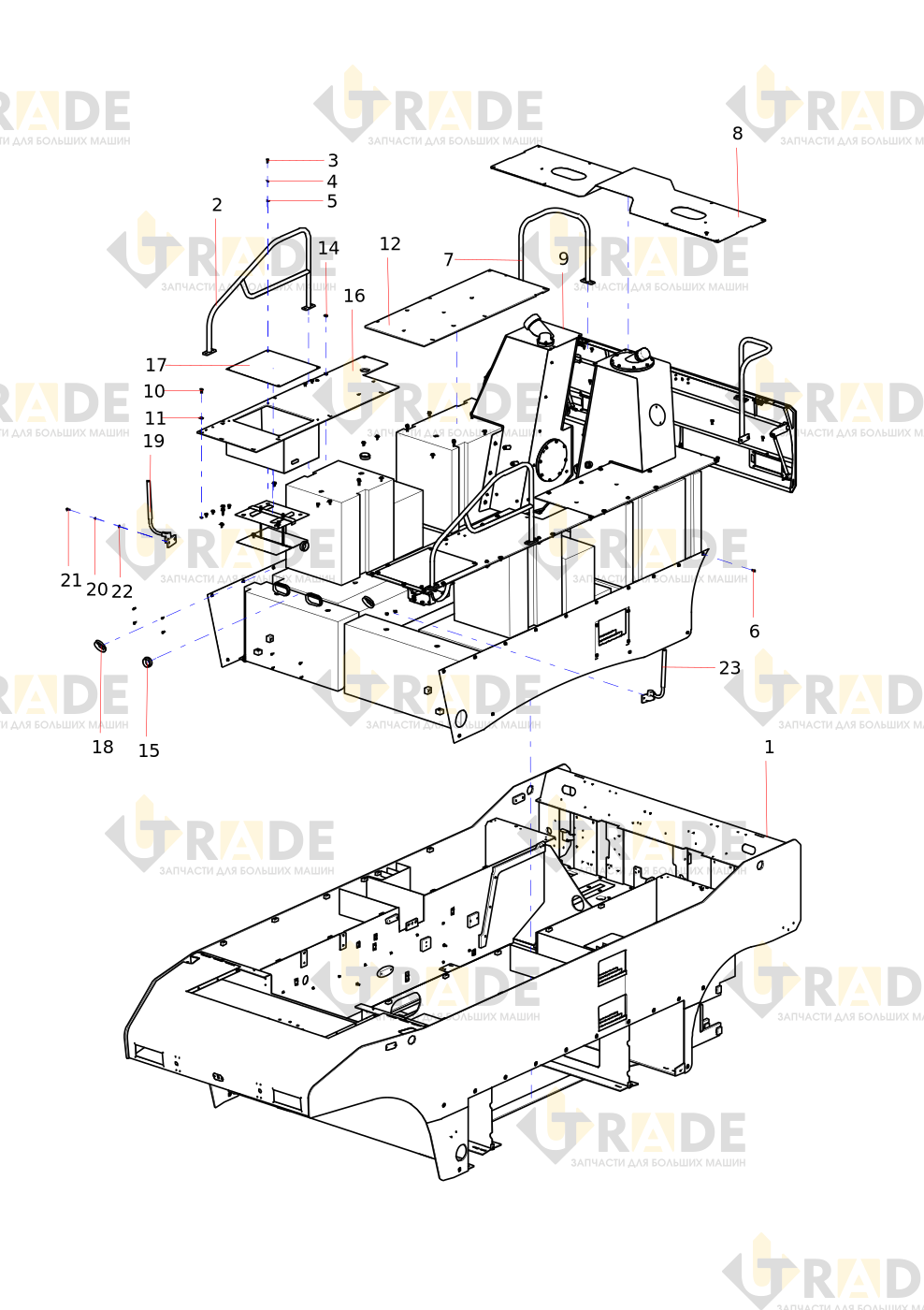

Взрыв-схема узла «Рама в сборе» Sany SPR260C-8: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 54- Сварка рамы
- Переднее ограждение
- Болт
- Пружинная шайба
- Шайба
- Болт
- Правое заднее ограждение
- Сварка пластины поддержки
- Топливный бак в сбореузел
- Шайба
- Болт
- Правая крышка в сборе II
- Правая нижняя уплотнительная пластина
- Шайба
- Люверс B
- Сварка правой крышки
- Крышка батарейного отсека
- Защитный чехол
- Правый кронштейн зеркала заднего вида
- Пружинная шайба
- Болт
- Шайба
- Левый кронштейн зеркала заднего вида
- Крышка обложки глушителя
- Монтажное сиденье глушителя
- Болт
- Шайба
Ещё 27 позиций состава и артикулы — после регистрации.
