Sany SPR200C-8 — система управления в сборе
Каток пневмошинный· 32 позиций в составе

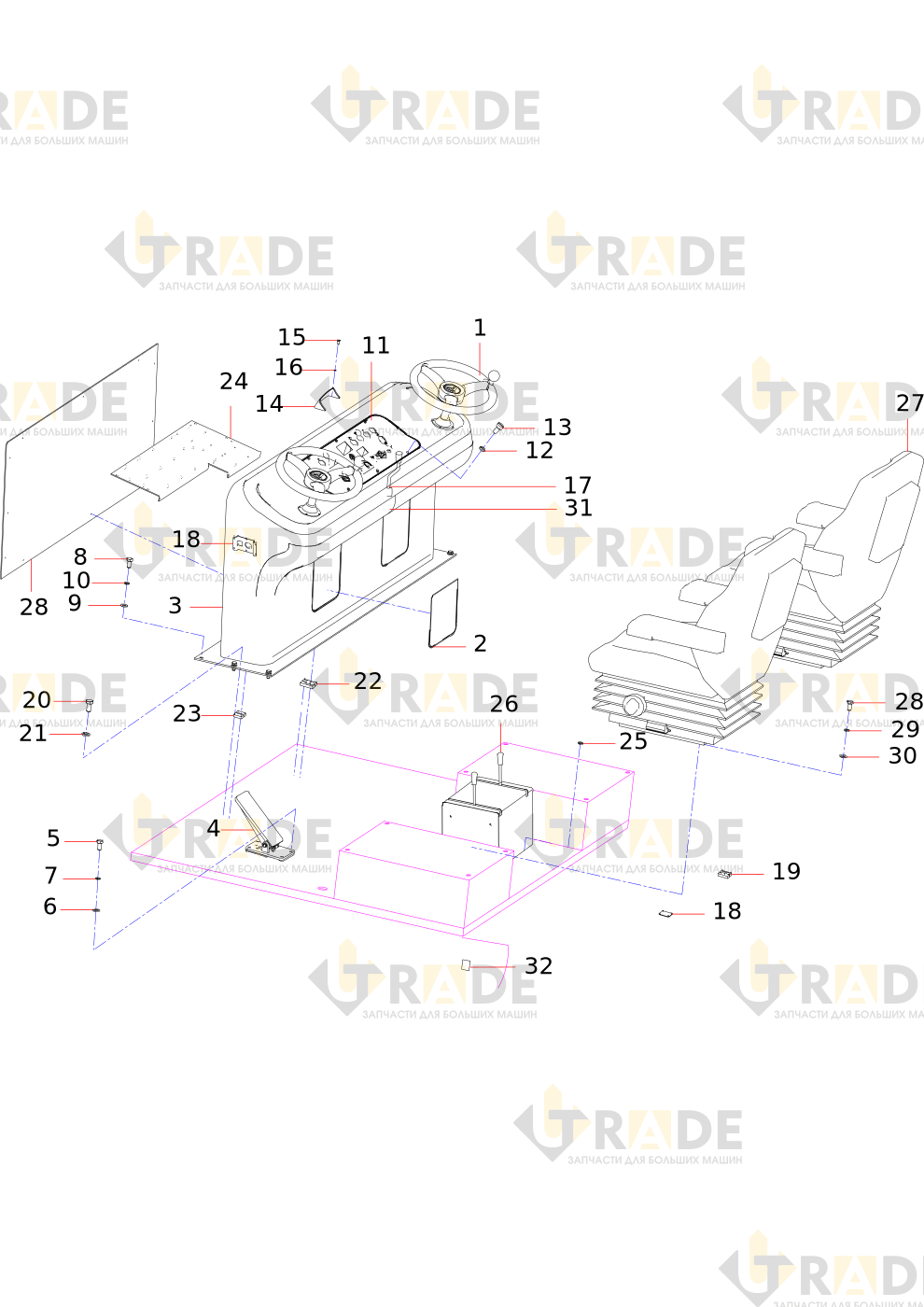

Взрыв-схема узла «система управления в сборе» Sany SPR200C-8: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 32- система рулевого управленияузел
- Перекрышка
- сварка консоли управления
- педальный узелузел
- Болт
- Шайба
- Пружинная шайба
- Болт
- Шайба
- Пружинная шайба
- панель приборов
- Пружинная шайба
- солнцезащитный козырек
- Винт
- Винт
- Шайба
Ещё 16 позиций состава и артикулы — после регистрации.
