Sany SPR200C-8 — Передняя крышка в сборе
Каток пневмошинный· 32 позиций в составе

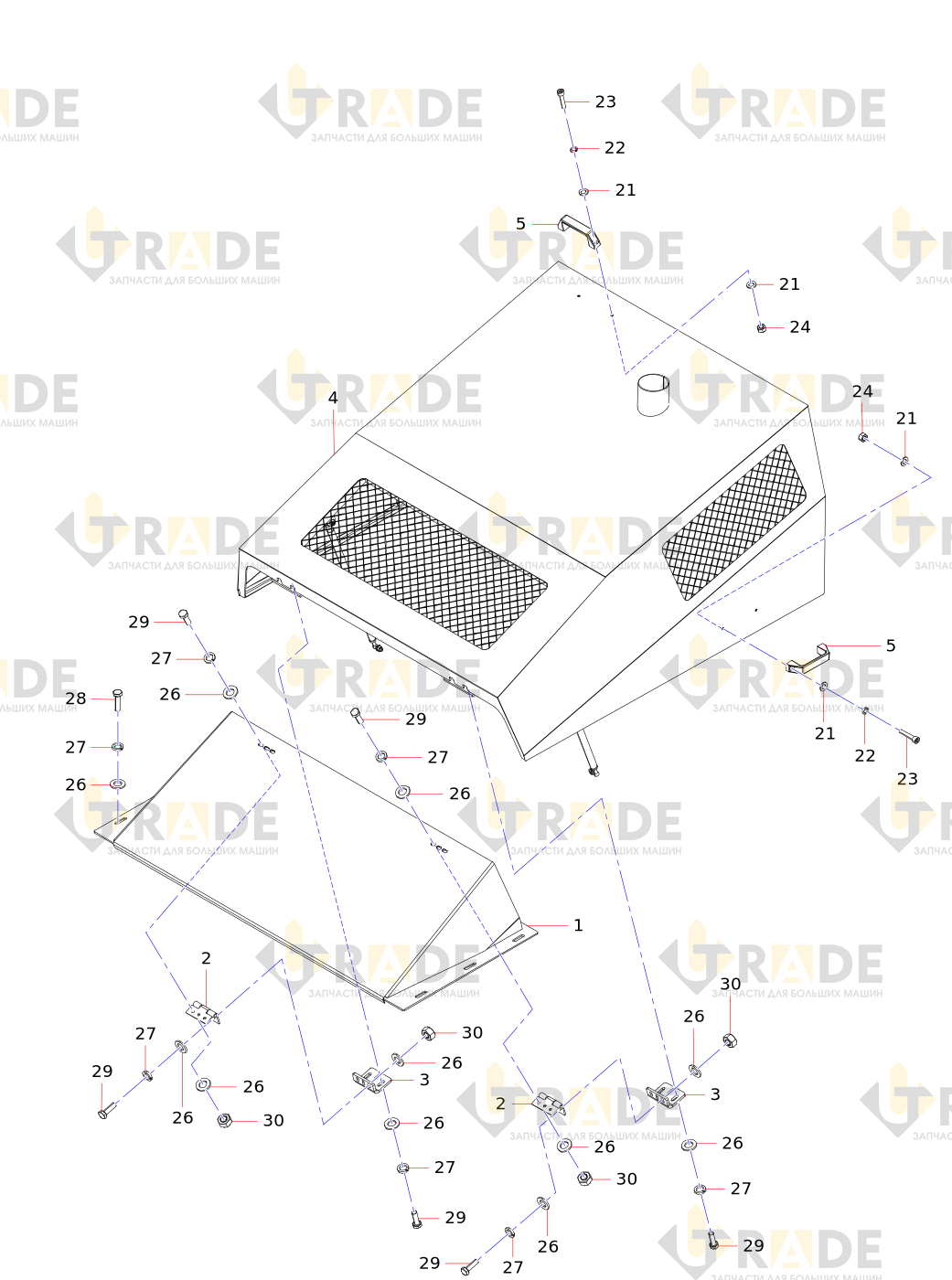

Взрыв-схема узла «Передняя крышка в сборе» Sany SPR200C-8: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 32- Сварка передней крышки
- Шарнир
- Монтажная пластина петли
- Капот двигателя
- Ручка
- Демпфирующий блок
- Механизм замкаузел
- Дверной замок
- Газовая пружина
- Газовая пружина
- Губка X
- Губка VI
- Губка IV
- Губка III
- Губка IX
- Губка V
Ещё 16 позиций состава и артикулы — после регистрации.
