Sany SPR160C-8 — впуск и выпуск воздуха в сборе
Каток пневмошинный· 35 позиций в составе

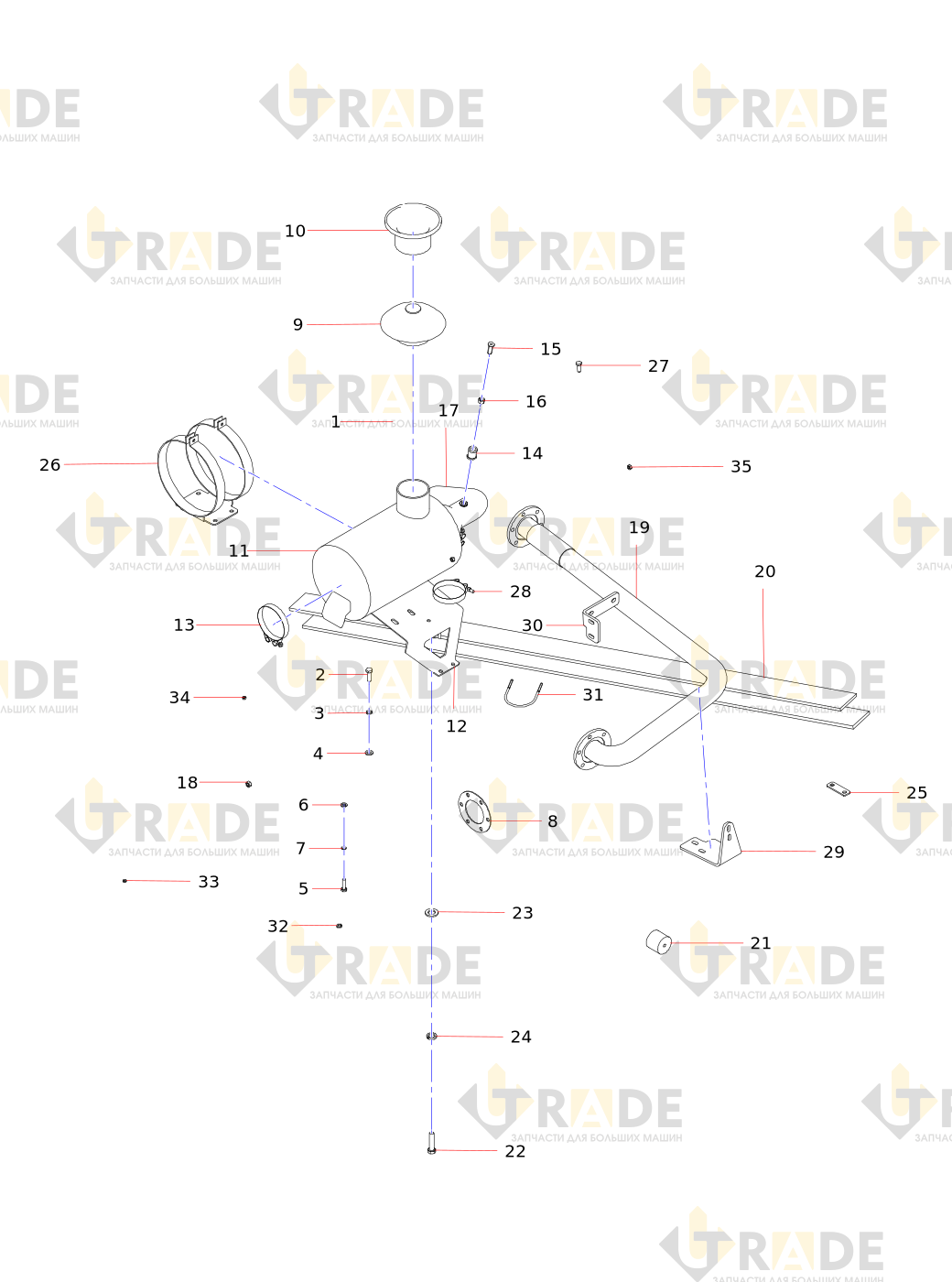

Взрыв-схема узла «впуск и выпуск воздуха в сборе» Sany SPR160C-8: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 35- Глушитель
- Болт
- Пружинная шайба
- Шайба
- Шайба
- прокладка из мягкой стальной бумаги
- Болт
- Шляпа для защиты от дождя
- труба отверстия для воздухозаборника
- Пружинная шайба
- Воздушный фильтр
- кронштейн воздушного фильтра
- T-образный зажимный хомут
- разъем воздухозаборника
- поддержка воздухозаборника
- Гайка
- соединительный отвод воздушного фильтра
- изгиб выхлопной трубы
Ещё 17 позиций состава и артикулы — после регистрации.
