Sany SPR160C-8 — Рама в сборе
Каток пневмошинный· 56 позиций в составе

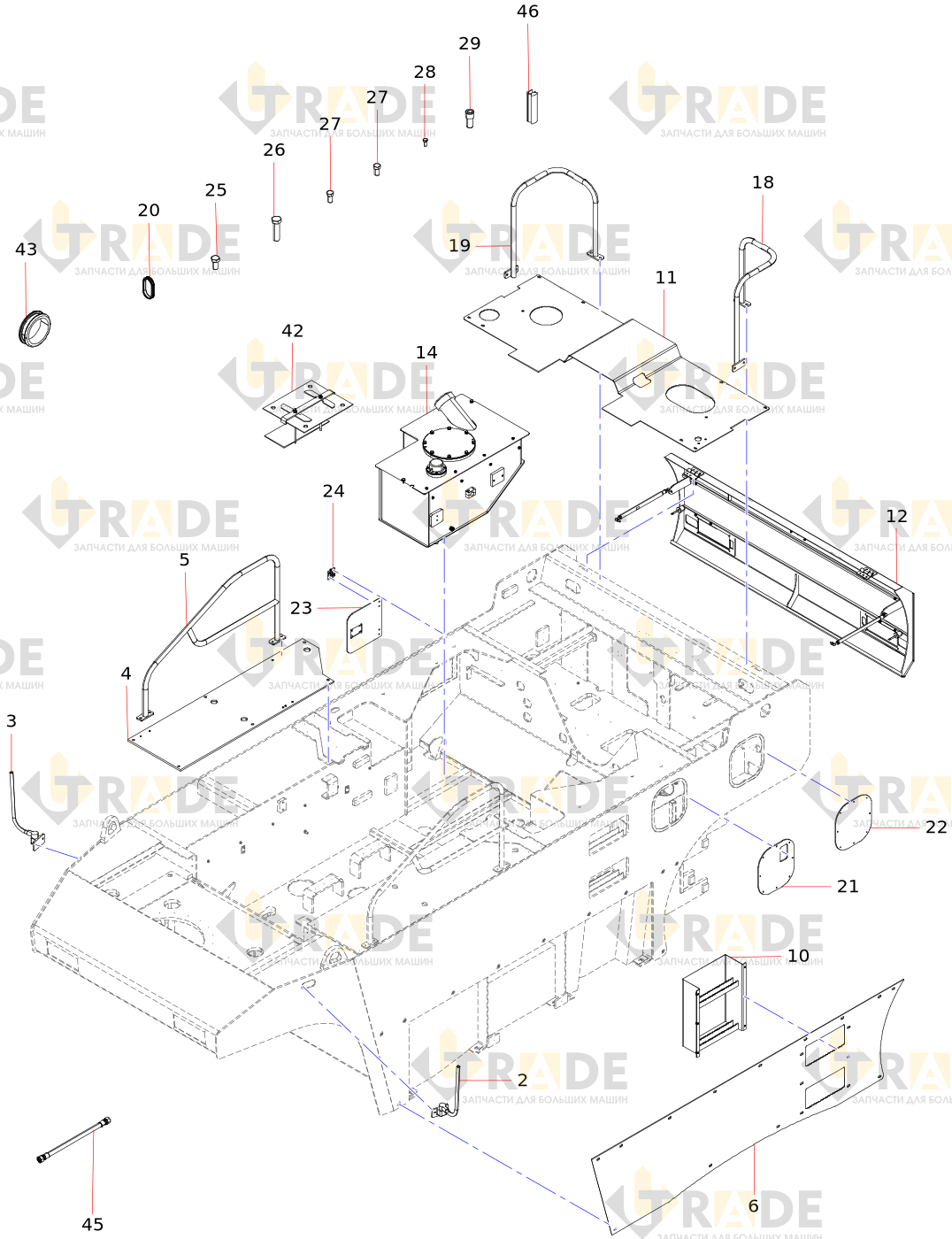

Взрыв-схема узла «Рама в сборе» Sany SPR160C-8: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Левый кронштейн зеркала заднего вида
- Сварка рамы
- Переднее ограждение
- Болт
- Шайба
- Замок капота
- Пружинная шайба
- Шайба
- Винт
- Гайка
- Уплотнительная лента
- Шарнир
- Правое заднее ограждение
- Левый задний поручень
- Винт
- Шайба
- Пружинная шайба
- Винт
- Правый кронштейн зеркала заднего вида
- Правая передняя накладка
- Болт
- Сварка правой средней накладки
- Левая нижняя уплотнительная пластина
- Монтаж нижней лестницы
- Сварка ступенчатой пластины водяного бачка
- Задняя крышка в сбореузел
- Болт
- Шайба
Ещё 28 позиций состава и артикулы — после регистрации.
