Sany SMHC70 — Система кондиционирования воздуха
Перегружатель· 92 позиций в составе· 1 моделей

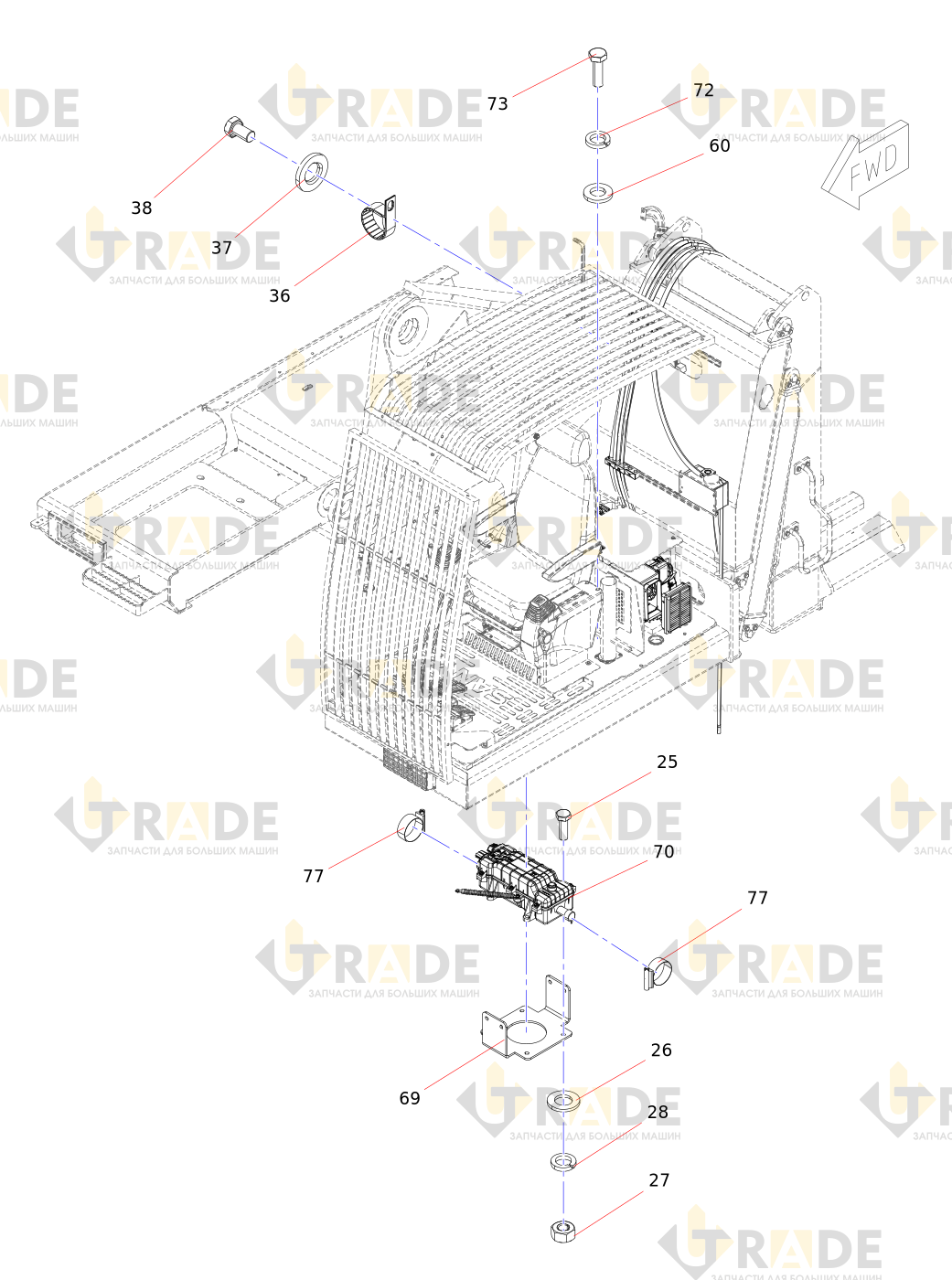

Взрыв-схема узла «Система кондиционирования воздуха» Sany SMHC70: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
46 из 92- Конденсатор
- Кронштейн двигателя
- Шкив клинового V-ремня
- Кронштейн компрессора
- Ограничительная пластина шкива
- Шайба
- Пружинная шайба
- Болт
- Поддержка резервуара для жидкости
- Резервуар для жидкости
- Болт
- Испарительузел
- Левая поддержка конденсатора
- Правая поддержка конденсатора
- Болт
- Кронштейн компрессора
- Гайка
- Регулировочное сиденье
- Электрический клапан горячей воды
- Болт
- Тройник равного диаметра
- Шайба
- Болт
- Болт
- Болт
- Гайка
- Шайба
- Пружинная шайба
- Болт
- Внешний воздушный фильтр
- Внутренний воздушный фильтр
- Гайка опорного рельса
- Хомут трубопровода
- Хомут трубопровода
- Зажим для поддержки трубы
- Зажим для провода
- Болт
- Высокопрочная шайба для стальной конструкции
- Хомут
- Фитинг для теплого воздуха
- Зажим для провода
- Болт
- Зажим для провода
- Зажим для провода
- Болт
- Труба холодной воды I
Ещё 46 позиций состава и артикулы — после регистрации.
