Sany SMHC70 — Линия смазки стрелы
Перегружатель· 22 позиций в составе· 1 моделей

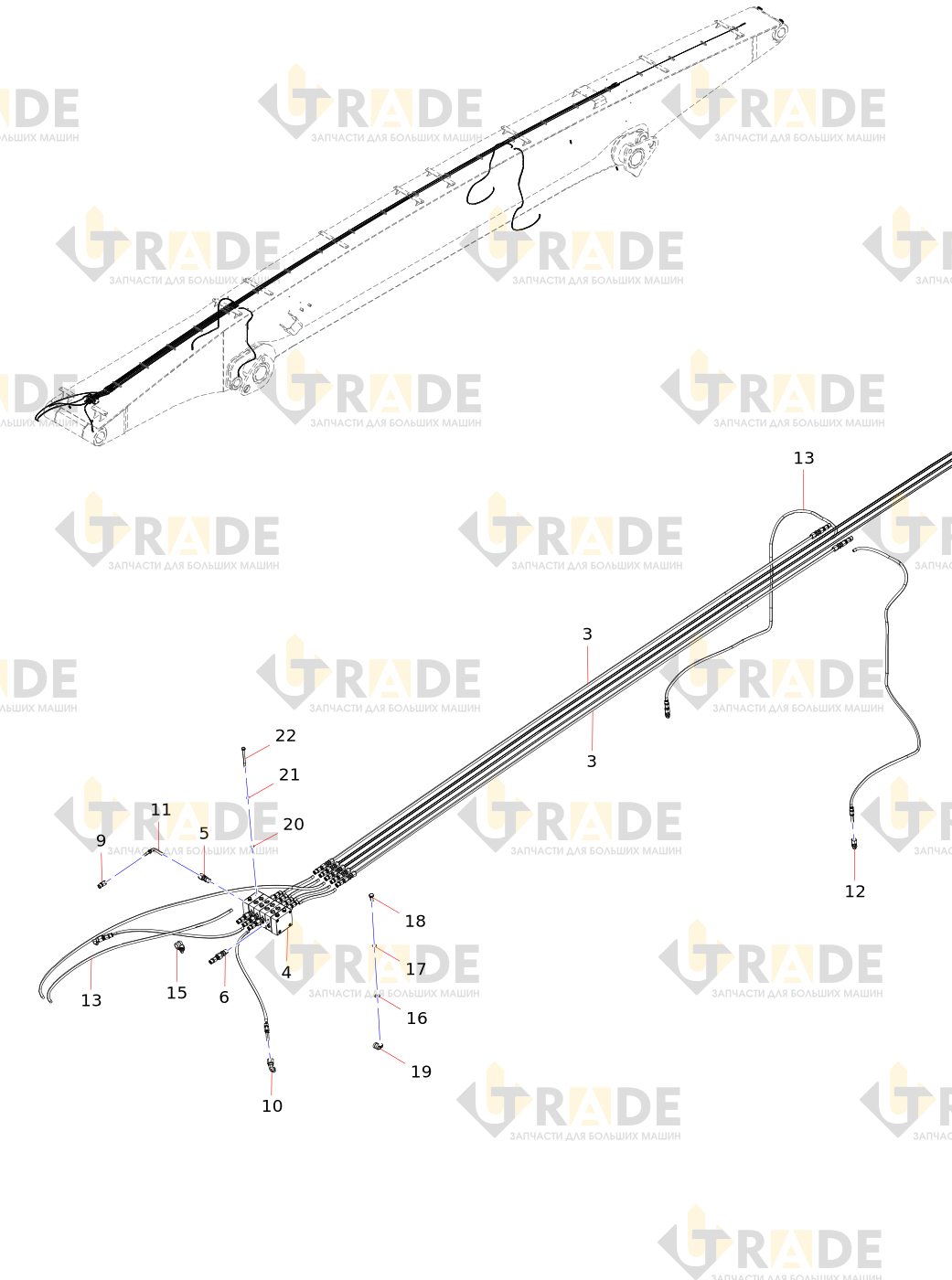

Взрыв-схема узла «Линия смазки стрелы» Sany SMHC70: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
11 из 22- Стальная труба I
- Стальная труба 2
- Стальная труба 3
- Распределитель
- Коническая резьба с обжимным кольцом, прямое соединение труб
- Коническая резьба с обжимным кольцом, прямое соединение труб
- Фитинг с прямым концом типа наконечника
- Съемный прямой соединитель для шланга
- Съемная соединительная гайка шланга
- Трубопроводный фитинг с наконечником с прямым угловым концом
- Съемный шланг с угловым разъемом
Ещё 11 позиций состава и артикулы — после регистрации.
