Sany SCM1300FC — Тент верхний
Фреза· 37 позиций в составе· 1 моделей

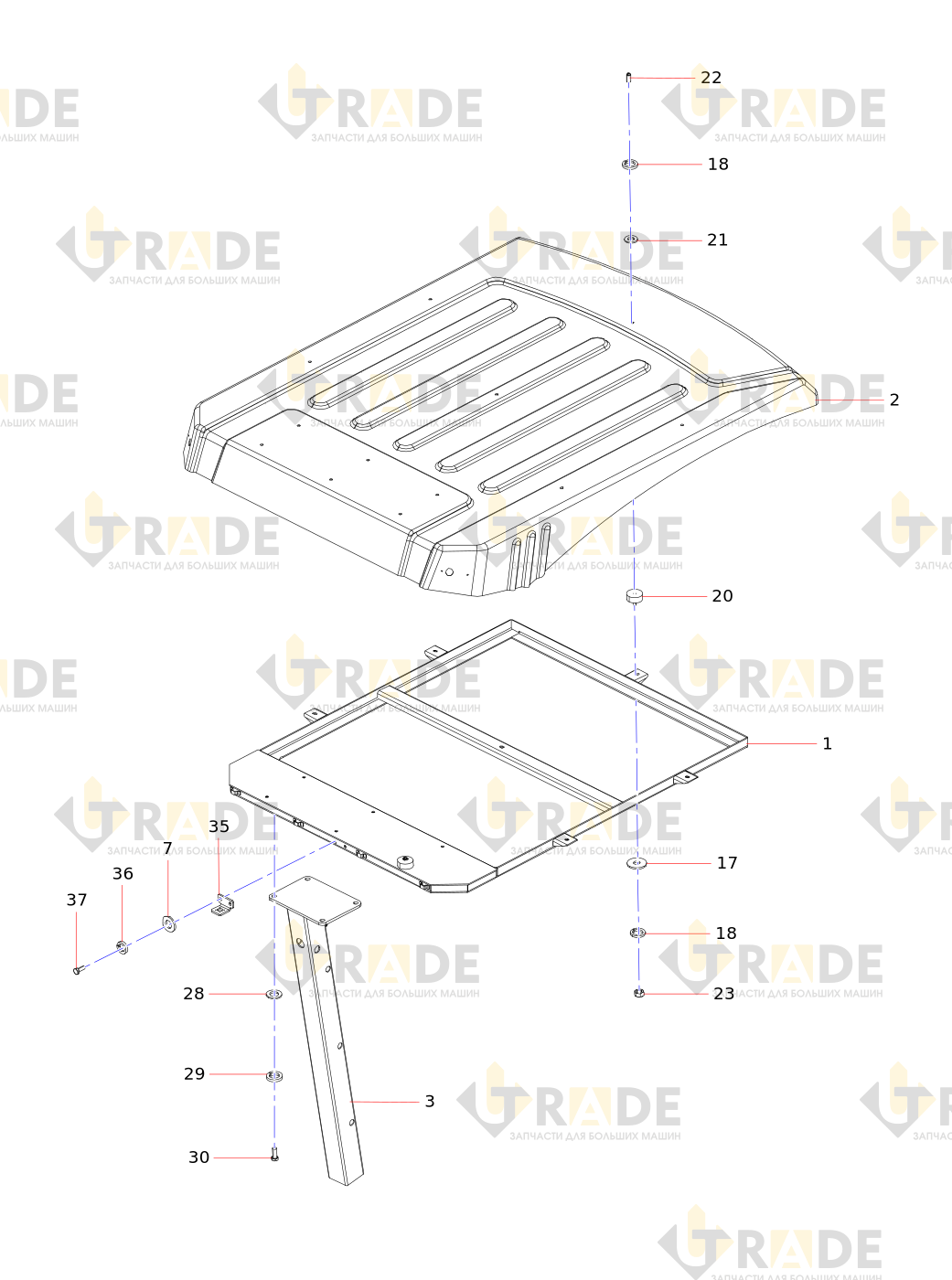

Взрыв-схема узла «Тент верхний» Sany SCM1300FC: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 37- Рамка поддержки крыши
- Крышка верхнего навеса - удлиненная
- Опорный стержень верхнего брезента
- Фиксированная коробка
- Подстилка
- Износостойкая пластина
- Шайба
- Винт
- Пружинная шайба
- Гайка
- Безопасный штифт
- Верхний вал штифта масляного цилиндра
- Муфта
- Розетка II
- Стальной штифт
- Рым-винт
- Шайба
- Пружинная шайба
- Болт
Ещё 18 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
