Sany SCM1300FC — Подъемная рама в сборе
Фреза· 34 позиций в составе· 1 моделей

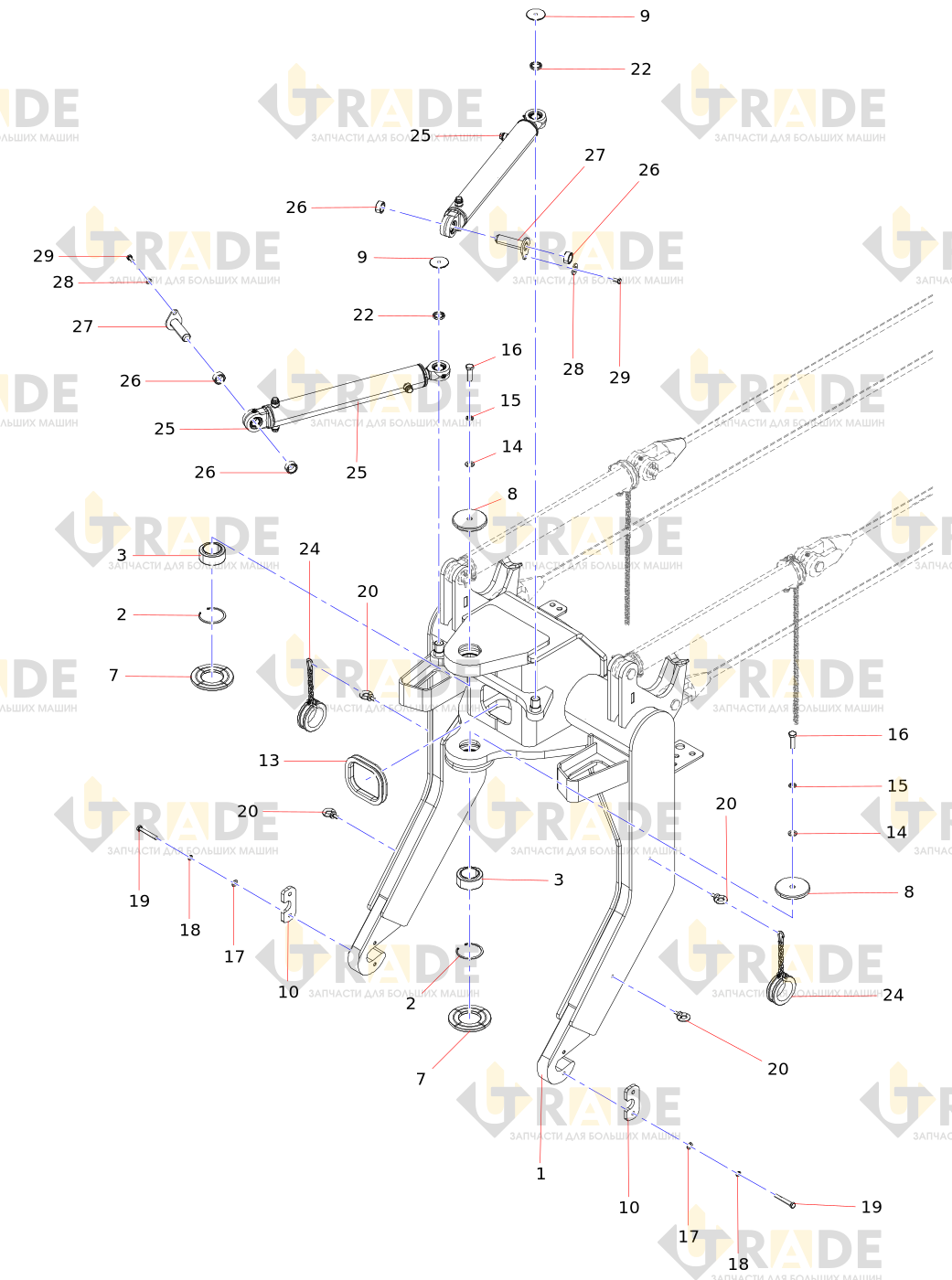

Взрыв-схема узла «Подъемная рама в сборе» Sany SCM1300FC: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 34- Сварка подъемных рам
- Стопорное кольцо
- Шарнирный подшипник
- Валик-штифт (2)
- Шайба
- Седло пружины
- Подстилка
- Перекрышка
- Защитная крышка гидроцилиндра рулевого управления
- Ограничительная плита
- Подъемный трос
- Безопасный стальной канат
- Втулка 125×125SCM1300FC8.6.3-9
- Шайба
- Пружинная шайба
- Болт
- Шайба
Ещё 17 позиций состава и артикулы — после регистрации.
