Sany Грунтовый каток SANY SSR150C-8 — Водительское сиденье
Каток грунтовый· 21 позиций в составе· 6 моделей

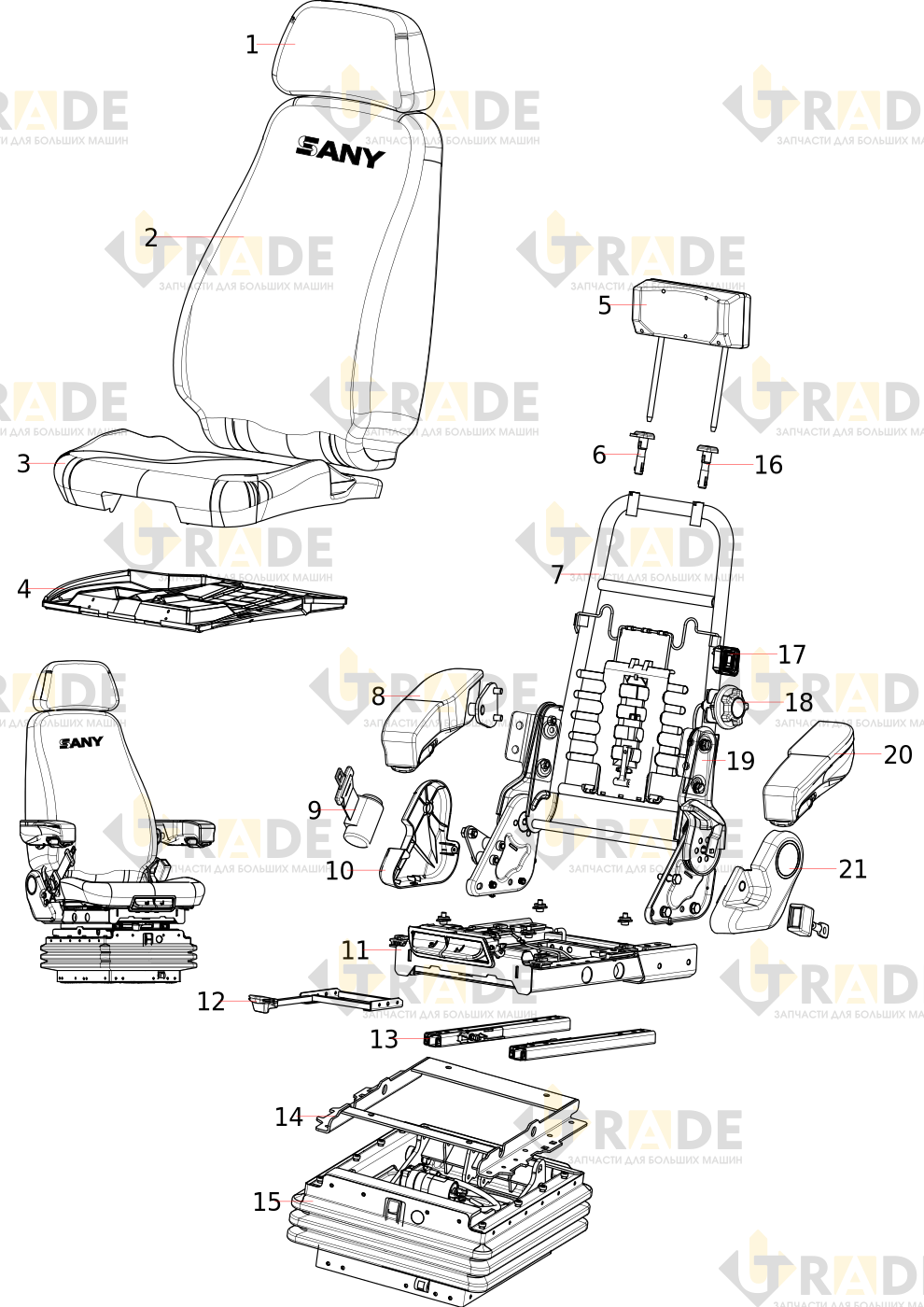

Взрыв-схема узла «Водительское сиденье» Sany Грунтовый каток SANY SSR150C-8: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
11 из 21- Губка подголовника в сборе
- Губка спинки в сборе
- Губка подушки сиденья в сборе
- Опорная плита подушки сиденья
- Каркас подголовника в сборе
- Трубка подголовника I
- Каркас спинки в сборе
- Правый подлокотник в сборе
- Двухточечный втягивающийся ремень безопасности с аварийным замком
- Корпус правой крышки
- Сборка основания
Ещё 10 позиций состава и артикулы — после регистрации.
