Sany Грунтовый каток SANY SSR150C-8 — редуктор
Каток грунтовый· 59 позиций в составе· 1 моделей

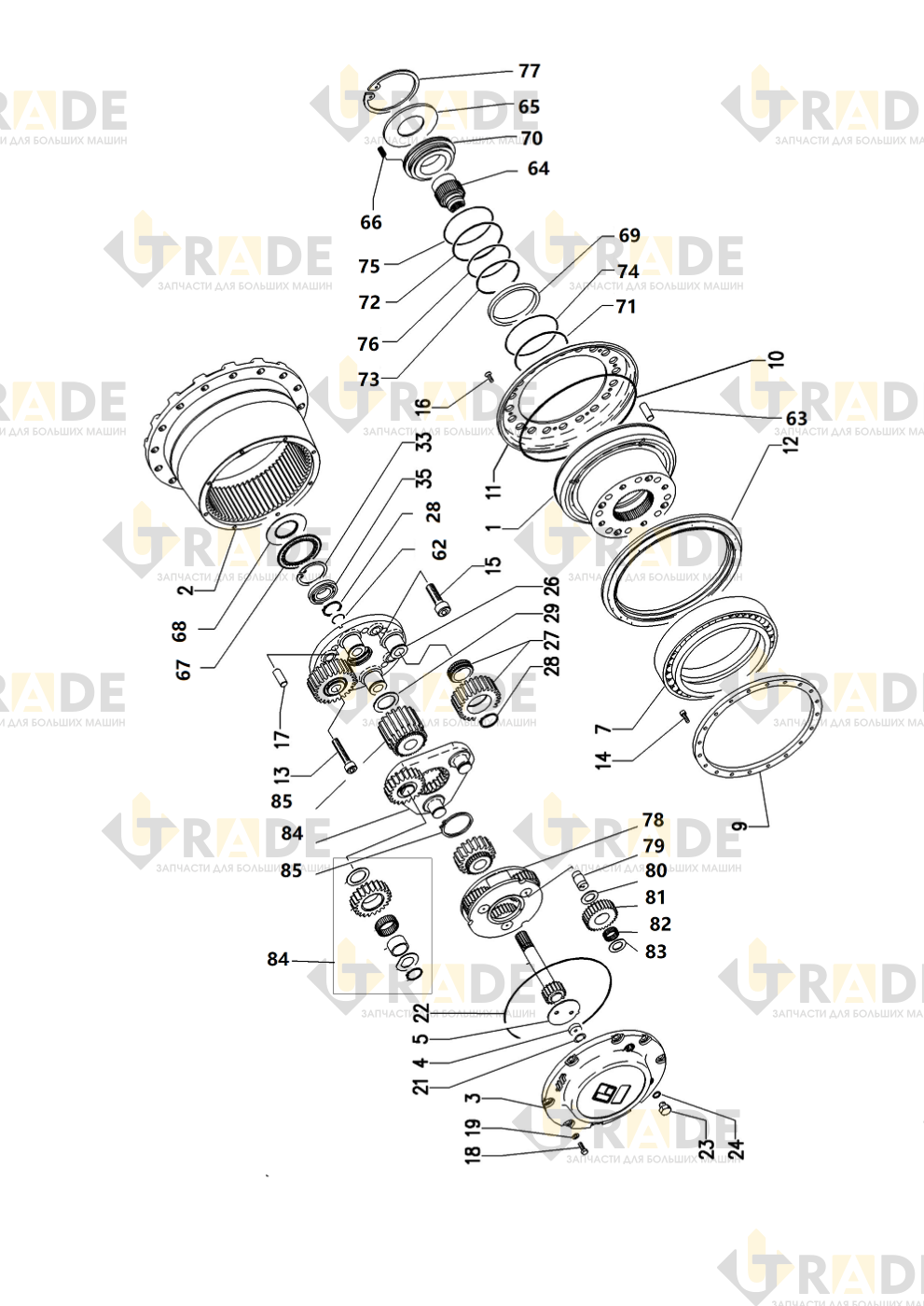

Взрыв-схема узла «редуктор» Sany Грунтовый каток SANY SSR150C-8: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- Вал
- Ступица колеса
- Перекрышка
- Упорная шайба
- Упорная шайба
- Масляное уплотнение, TRA
- стопорное кольцо
- Кольцо O-образное
- Перекрышка
- плавающий сальник в сборе
- Болт
- Болт
- Болт
- Седло пружины
- Болт
- Болт
- Шайба
- Головка форсунки
- Пробка
- Головка форсунки
- Водило планетарной передачи
- Кольцо O-образное
- Планетарная передача
- Стопорное кольцо
- Упорная шайба
- Стопорное кольцо
- солнечная шестерня
- Масляное уплотнение, TRA
- солнечная шестерня
- солнечная шестерня
Ещё 29 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
Другие узлы Грунтовый каток SANY SSR150C-8
центральная шарнирная рамаДетали кабины полно-гидравлического однобарабанного катка JRSR13 в сбореэлектрический шкаф управления электрическая системаходовая поддержкакабина в сборе (международнаяохлаждение в сбореосевой плунжерный двигательПередняя рама в сбореРулевой цилиндрсборка трубопроводов гидравлической системывибрационное колесо в сбореВодительское сиденье
Все узлы модели Грунтовый каток SANY SSR150C-8 →
